Univerzální vrtací šablona Accura od Hettichu

Nejenom truhláři, ale i domácí kutilové si občas domů nebo třeba na chatu chtějí vyrobit kus nábytku. Problém často bývá s rychlým, a hlavně přesným předvrtáním otvorů pro umístění poličky, sešroubování skříňky, pro kování, úchytky apod. Je to piplavá a mravenčí práce všechno přesně rozměřit a ještě doufat, že vám neujede vrták. Společnost Hettich má pro vás elegantní řešení v podobě univerzální vrtací šablony Accura. Používat ji mohou jak profesionálové, tak občasní kutilové. Článek a video návod vám ukáží, jak snadná je s univerzální vrtací šablonou práce.

Univerzální vrtací šablona Accura od Hettichu

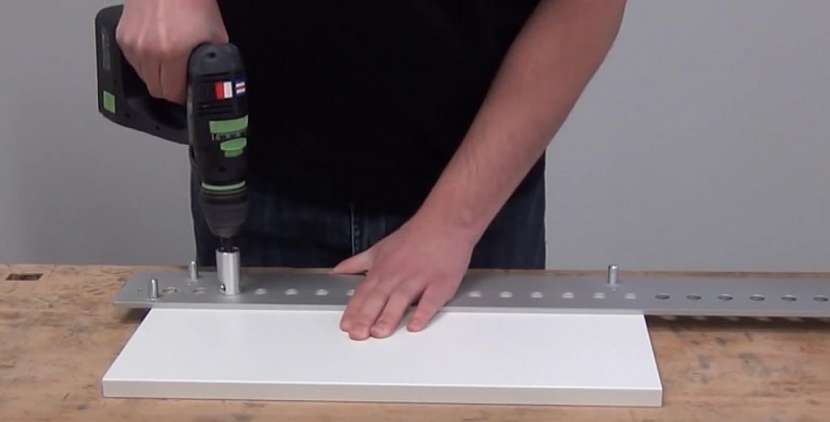

Přesné vrtání děr s vrtací šablonou ACCURA

Vrtací hliníková šablona ACCURA, umožňující rychlé a přesné vrtání řady otvorů v mezinárodně uznávaném standardu System 32. Pomocí dorazových čepů lze snadno vrtat řady otvorů, včetně zadních otvorů ve smontovaných korpusech. Pro práci se používají zapouzdřené vrtáky, které zabraňují poškození otvorů vrtací šablony a opotřebení vrtáku, protože díky pouzdru nedochází ke kontaktu vrtáku a šablony.

Přesné vrtání děr s vrtací šablonou ACCURA
Přesné vrtání děr s vrtací šablonou ACCURA
Přesné vrtání děr s vrtací šablonou ACCURA
Přesné vrtání děr s vrtací šablonou ACCURA

Stavebnicová koncepce při nákupu umožňuje individuálně volit jednotlivé prvky podle zaměření konkrétní výrobní činnosti. Přípravky jsou široce využitelné všude tam, kde jsou respektována pravidla, s pomocí odpovídajících šablon tak lze snadno instalovat montážní podložky, závěsy, výsuvy, spojovací kování a úchytky.

Přesné vrtání děr s vrtací šablonou ACCURA
Přesné vrtání děr s vrtací šablonou ACCURA

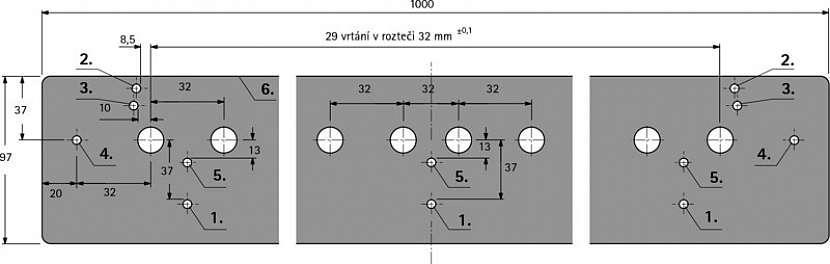

Pozice otvorů:

  • Doraz pro přední hranu boku korpusu, vzdálenost řady otvorů od přední hrany 37 mm
  • Doraz pro spodní hranu boku korpusu, první otvor řady otvorů pro spojovací kování 8 mm od hrany při tloušťce materiálu 16 mm
  • Doraz pro spodní hranu boku korpusu, první otvor řady otvorů pro spojovací kování 10 mm od hrany při tloušťce materiálu 19 mm
  • Doraz pro plynulé pokračování řady otvorů, čep zasunout do posledního vyvrtaného otvoru řady otvorů
  • Doraz pro přední hranu boku korpusu, vzdálenost řady otvorů od přední hrany 13 mm (kancelářský nábytek: kontejnery Systema Top 2000)
  • Zadní hrana vrtací šablony pro vrtání, zadní řady otvorů v sestaveném korpusu vzdálenost od zad skříně je 37 mm
  • Přesné vrtání děr s vrtací šablonou ACCURA
    Přesné vrtání děr s vrtací šablonou ACCURA

    Další informace naleznete na www.hettich.com.

    V příštím článku vás seznámíme s dalším užitečným pomocníkem společnosti Hettich. Tentokrát se šablonou, která vám usnadní vrtání a připevnění nábytkových úchytek a madel.

    Autor: Hettich (text a foto)
