Kovové hmoždinky pro sádrokarton

Historicky starší než hmoždinky plastové byly kovové kotvy. Ty se však původně vyráběly jen v provedení do plného zdiva a do betonu. Pro připevňování předmětů ke stěnám ze sádrokartonu a jiných deskových materiálů byly vyvinuty speciální hmoždinky, které se při dotahování vějířovitě rozšíří, případně se jejich část sklopí a pevně opře o zadní plochu sádrokartonové desky. Firma Fischer má ve své nabídce dutinové kovové hmoždinky typu HM a sklopné hmoždinky K, KD, KDH, KM. Jsou to galvanicky pozinkované ocelové hmoždinky s metrickým šroubem.

Kovové hmoždinky pro sádrokarton
Kovové hmoždinky pro sádrokarton
Kovové hmoždinky pro sádrokarton
Kovové hmoždinky pro sádrokarton
Kovové hmoždinky pro sádrokarton

Dutinové kovové hmoždinky HM

Dutinová kovová hmoždinka HM se používá pro montáž do dutinových stěn, obložených sádrokartonem, překližkou nebo dřevotřískou, a pro montáž do dutinového zdiva, stropů s dutinovými vložkami a zavěšených stropů.

Dutinové kovové hmoždinky HM
Dutinové kovové hmoždinky HM

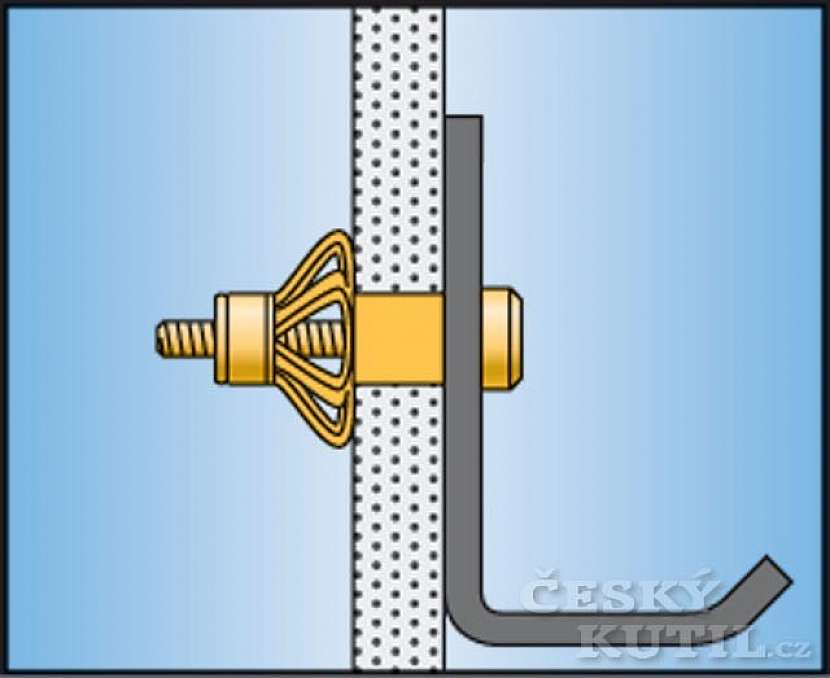

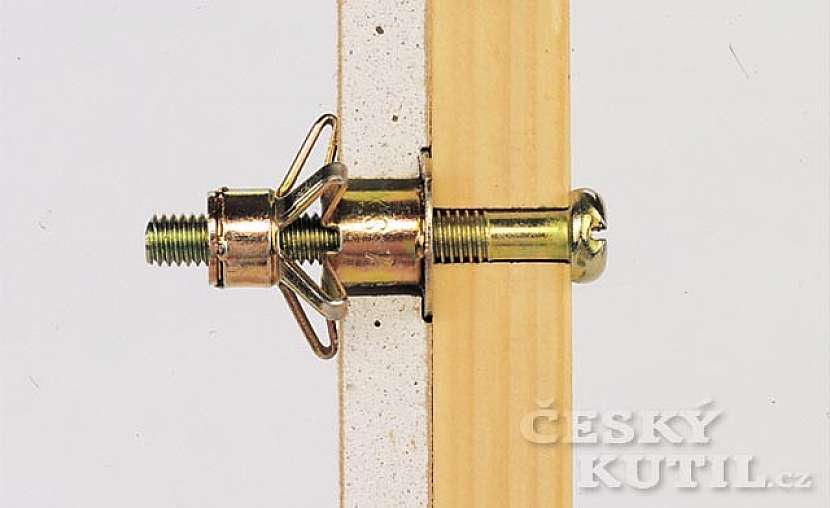

Hmoždinka HM je zkonstruována tak, že tělo kovového prvku se přitažením šroubu v dutině za sádrokartonovou deskou cíleně zdeformuje a vytvoří jakousi mnohoramennou kotvu, která se opírá o plochu desky. Pro rychlé vytvoření „kotvy“ lze rovněž použít speciální kleště.

Dutinové kovové hmoždinky HM
Dutinové kovové hmoždinky HM

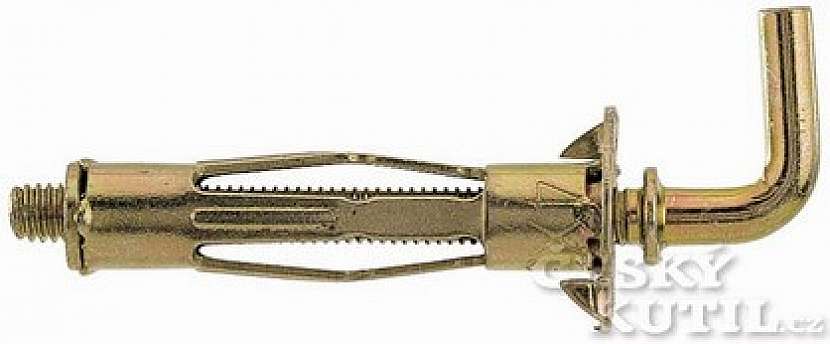

Kovová hmoždinka HM dosahuje díky rozepřeným vzpěrným prvkům vysoké hodnoty pevnosti upevnění. Kromě verze s metrickým šroubem se dodává také varianta s pravoúhlým hákem (HM H). Hmoždinky HM jsou určeny pro sádrokartonové a sádrové dřevovláknité desky a pro desky dřevotřískové. Umožňují upevnit libovolné předměty (jejich hmotnost je limitována jen pevností desky). Konstrukce hmoždinky je vybavena tzv. antirotačním zámkem (ostrými zuby na zadní straně přední plochy), který zabraňuje protáčení během montáže. Metrický závit umožňuje snadné zašroubování a pevné dotažení hmoždinky.Hmoždinky HM se vyrábějí v provedení HM S (s metrickým šroubem), HM H (s metrickým šroubem se skobou) a HM SS (se šroubem s šestihrannou hlavou).

Technická data

Typ hmoždinky do t l ls dp da
HM 4×32 S 8 42 32 M4×40 3–13 16/td>
HM 4×46 S 8 56 46 M4×52 5–18 23
HM 4×59 S 8 69 59 M4×66 35–42 16
HM 5×37 S 12 47 37 M5×45 6–15 19
HM 5×52 S 12 62 52 M5×60 7–21 24
HM 5×65 S 12 75 65 M5×73 20–34 24
HM 6×37 S 13 47 37 M6×45 6–15 14
HM 6×52 S 13 62 52 M6×60 10–21 24
HM 6×65 S 13 75 35 M6×70 20–34 24
HM 6×80 S 13 90 80 M6×88 38–50 24
HM 8×55 SS 13 65 55 M8×60 10–21 24
HM 4×32 H 8 42 32 M4×40 3–13 16
HM 5×65 H 12 75 65 M5×70 20–34 24

do = průměr vyvrtané díryt = minimální prostor za deskoul = celková délka šroubu nebo hákuls = rozměr šroubudp = tloušťka deskyda = maximální tloušťka připevňovaného dílu

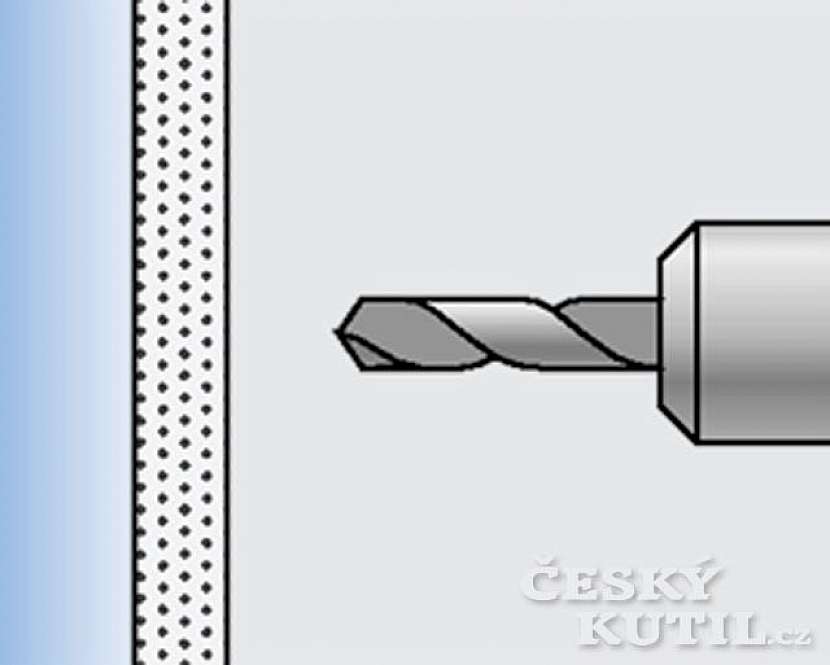

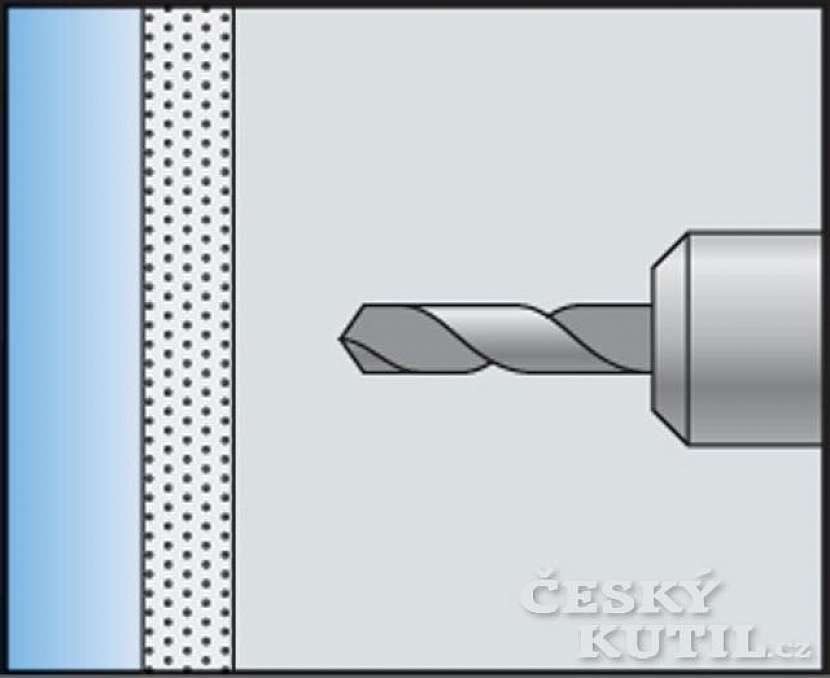

Pracovní postup

Při použití speciálních kleští HMZ 1 (je nutno je používat u hmoždinek HM SS) se zkracuje doba montáže; typy HM S se upevňují šroubovákem.

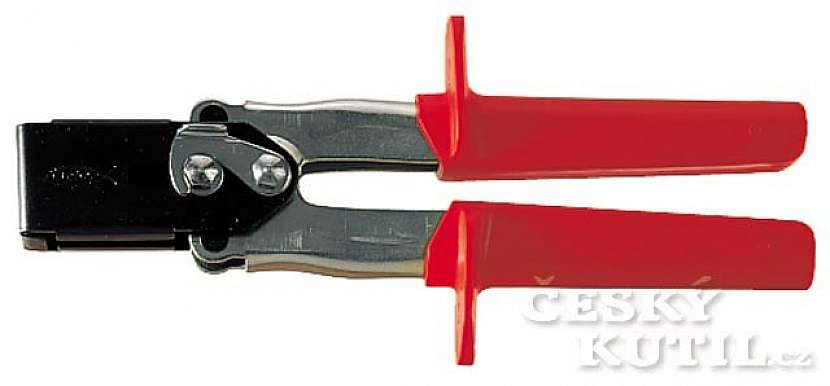

Profesionální kleště HMZ 1

Pracovní postup
Pracovní postup

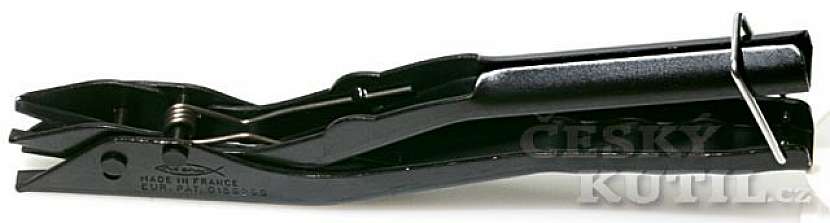

Kleště pro kutily HMZ 2

Pracovní postup
Pracovní postup

Montáž hmoždinek HM SS

Pracovní postup
Pracovní postup
Pracovní postup
Pracovní postup

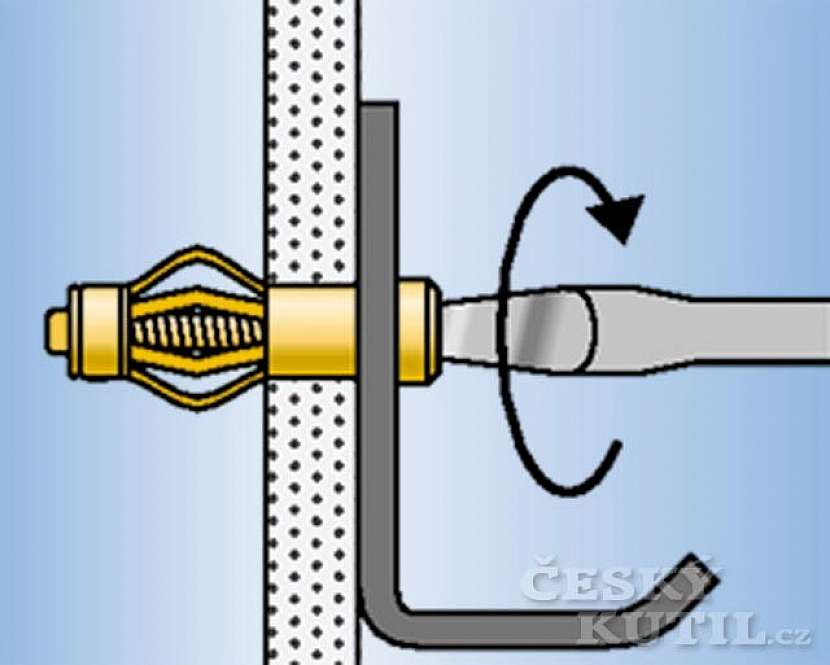

Montáž hmoždinek HM S

Pracovní postup
Pracovní postup
Pracovní postup
Pracovní postup

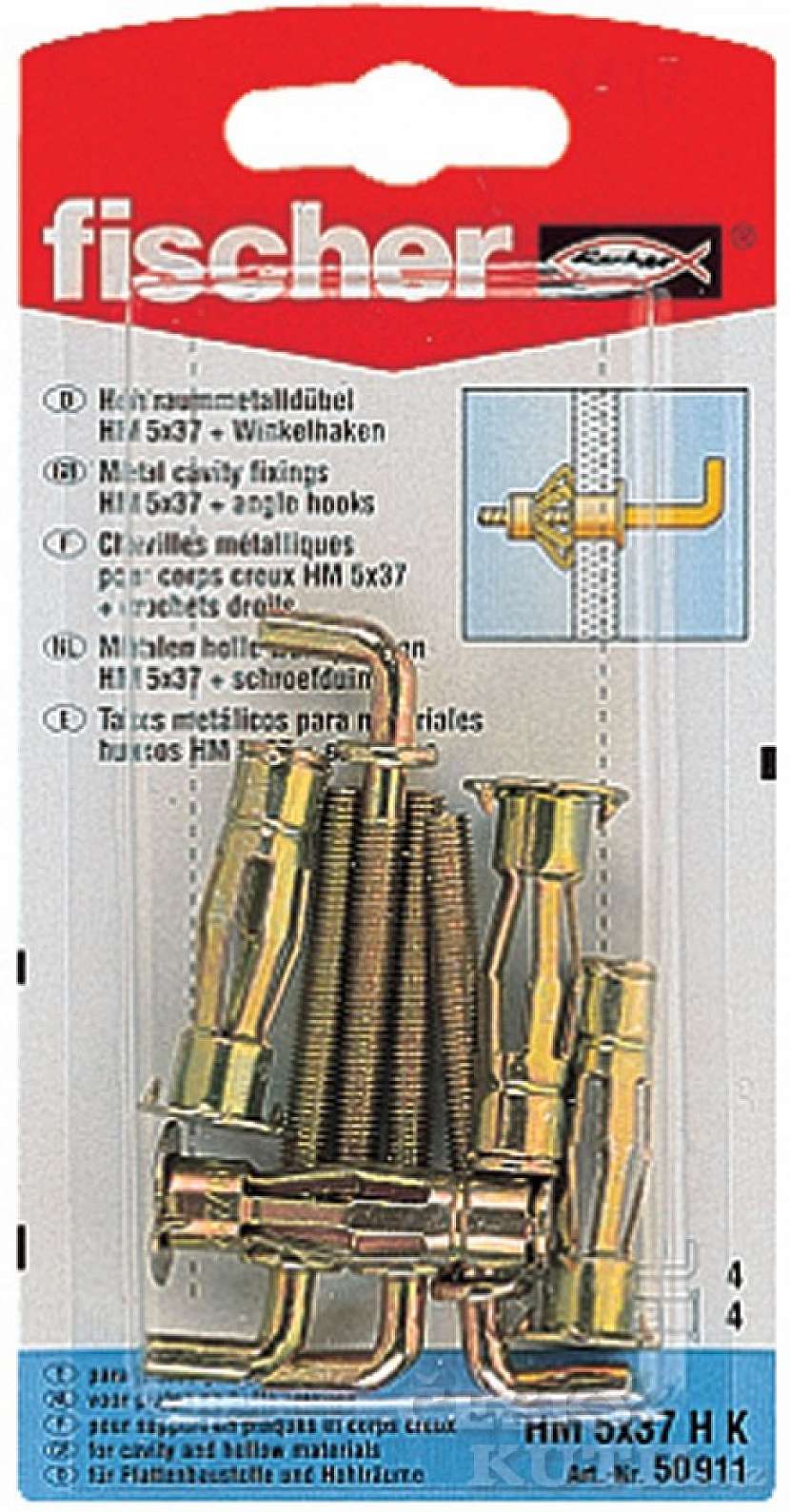

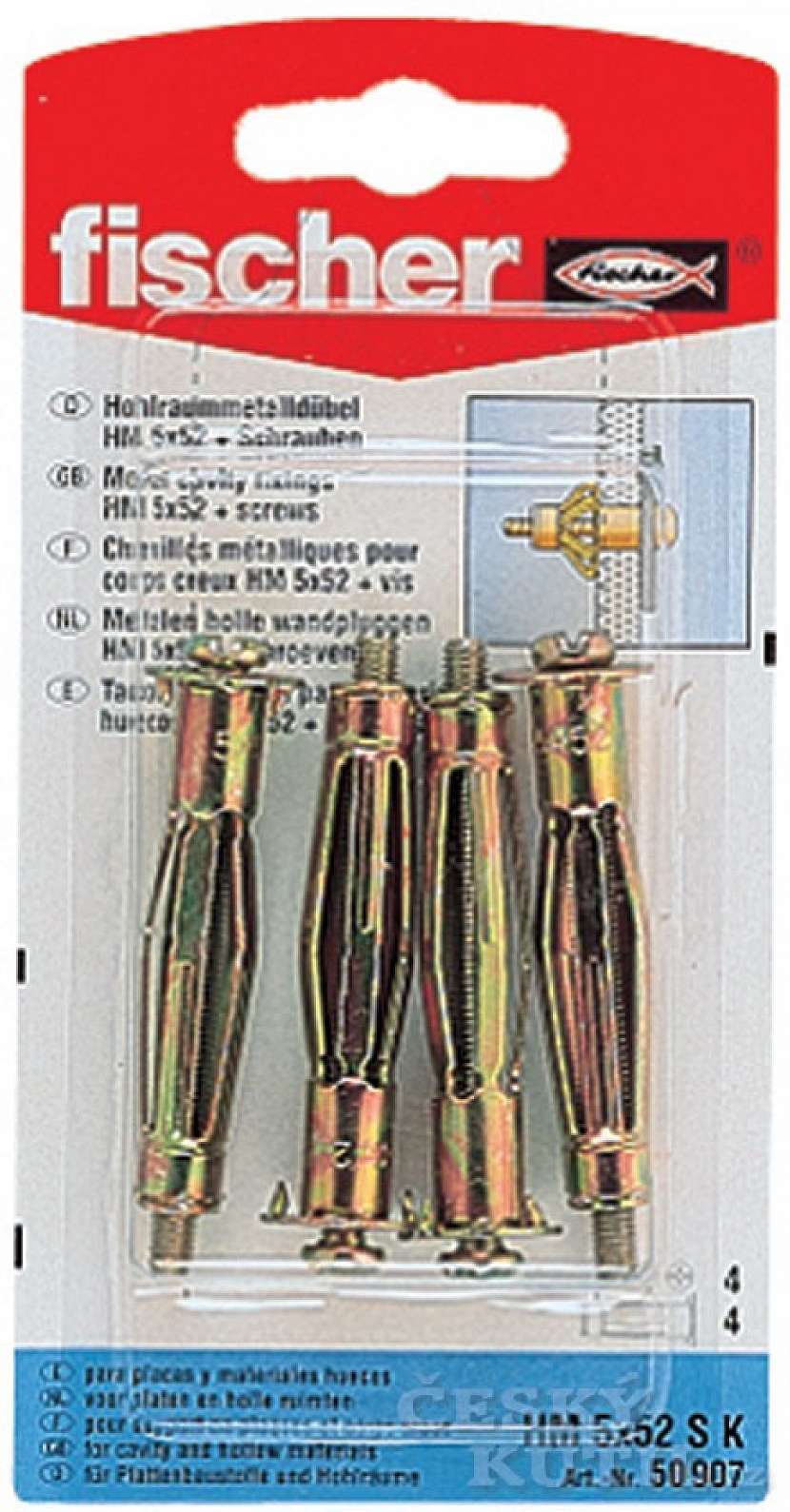

Hmoždinky všech typů se dodávají v blistrech

Pracovní postup
Pracovní postup
Pracovní postup
Pracovní postup

Sklopné hmoždinky

Zcela na jiném principu fungují sklopné hmoždinky. Ty se montují tak, že se otvorem vyvrtaným v desce protáhne hmoždinka, jejíž zadní část se sklopí do polohy, ve které neprojde otvorem. Některé typy využívají nesymetrie zadního dílu, který se při pootočení do vhodné polohy vzepře „gravitačně“, u jiných je použita pružina. Hmoždinky tohoto typu jsou vhodné jak do stěn (sádrokartonové a sádrové dřevovláknité desky, dřevotřískové desky), tak pro zavěšení předmětů do stropů, například do předpjatých betonových konstrukcí s dutým jádrem.Firma Fischer sklopné hmoždinky vyrábí s typovým označením K, KD, KDH, KM. Kromě typu K jsou všechny ocelové, s povrchovou úpravou zinkováním nebo zinkochromátováním.

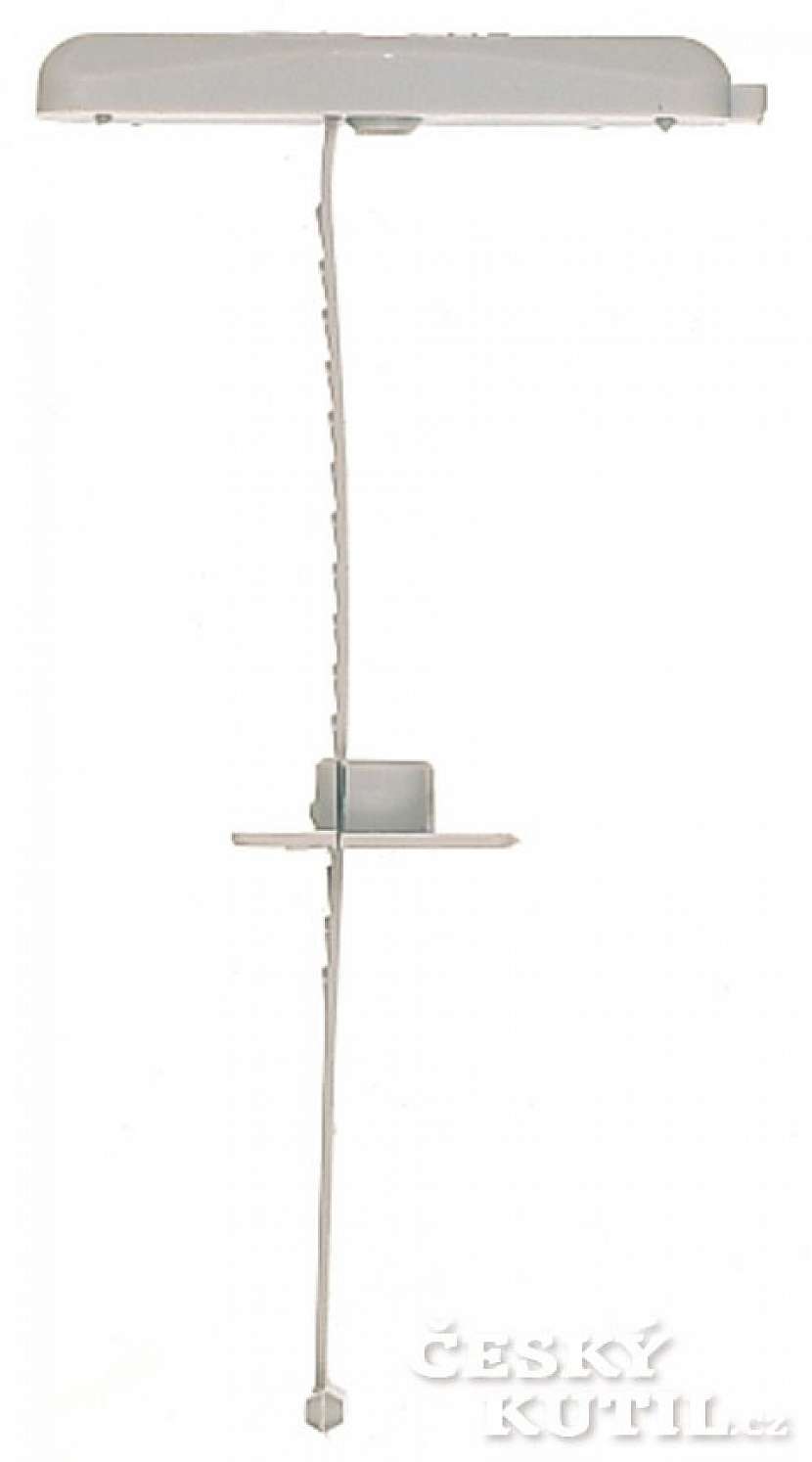

Nylonová sklopná hmoždinka K 54

Nylonová sklopná hmoždinka K 54
Nylonová sklopná hmoždinka K 54

Dutinová hmoždinka se sklopnou příčnou rozpěrou pro vruty do dřeva, s průměrem 4 mm.

Parametry

Průměr vrtáku Max. tloušťka desky Min. hloubka dutiny Délka hmoždinky Průměr vrutu Max. zatížení
10 mm 65 mm 58 mm 125 mm 4 mm 0,11 kN

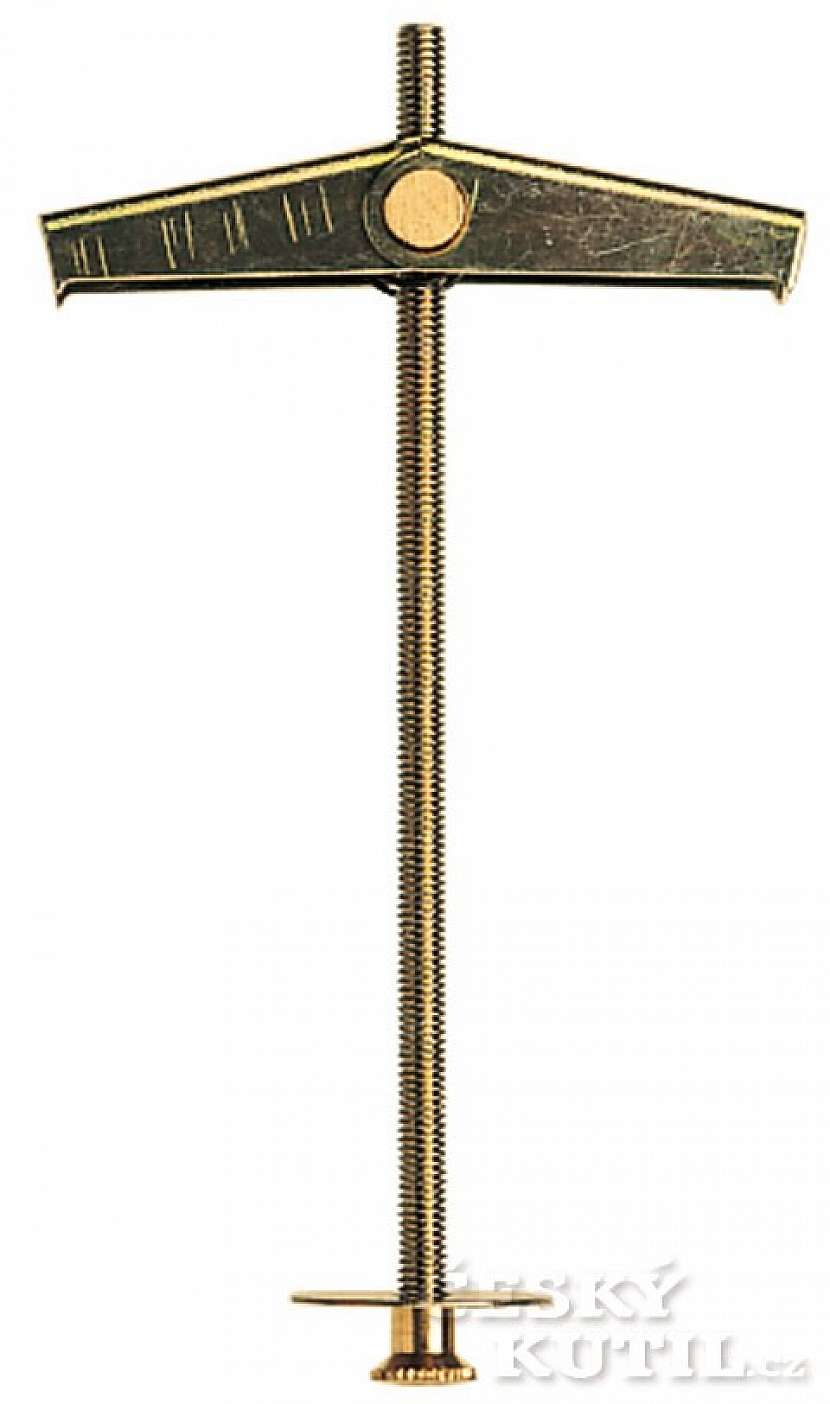

Výklopná hmoždinka s pružinou KD a KDH

Výklopné hmoždinky se vyrábějí v délkách 95 a 105 mm. Do vyvrtaného otvoru o průměru 12 mm se zasunou, upevňovací dvoudílná část vyrobená ze silného ocelového plechu se působením pružiny roztáhne a hmoždinku spolehlivě fixuje.Hmoždinky se vyrábějí v provedení s metrickými závity M3 a M4, se šroubem (typ KD) nebo s háčkem (KDH).

Typ KD

Výklopná hmoždinka s pružinou KD a KDH
Výklopná hmoždinka s pružinou KD a KDH

KDH

Výklopná hmoždinka s pružinou KD a KDH
Výklopná hmoždinka s pružinou KD a KDH

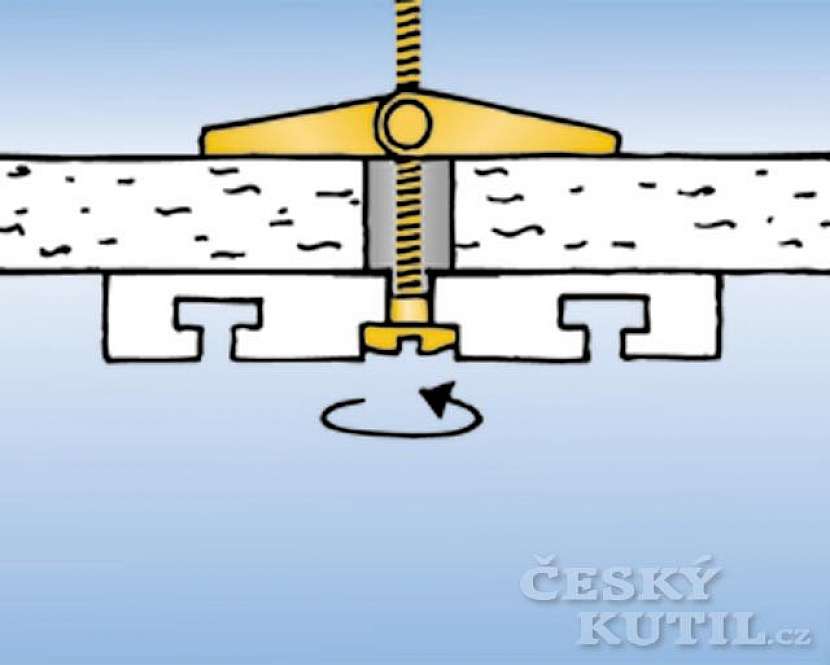

Hmoždinky KD jsou vhodné například k upevňování garnýží k sádrokartonovým stropům – při dotažení šroubu je „kolej“ spolehlivě upevněna.

Výklopná hmoždinka s pružinou KD a KDH
Výklopná hmoždinka s pružinou KD a KDH
Výklopná hmoždinka s pružinou KD a KDH
Výklopná hmoždinka s pružinou KD a KDH

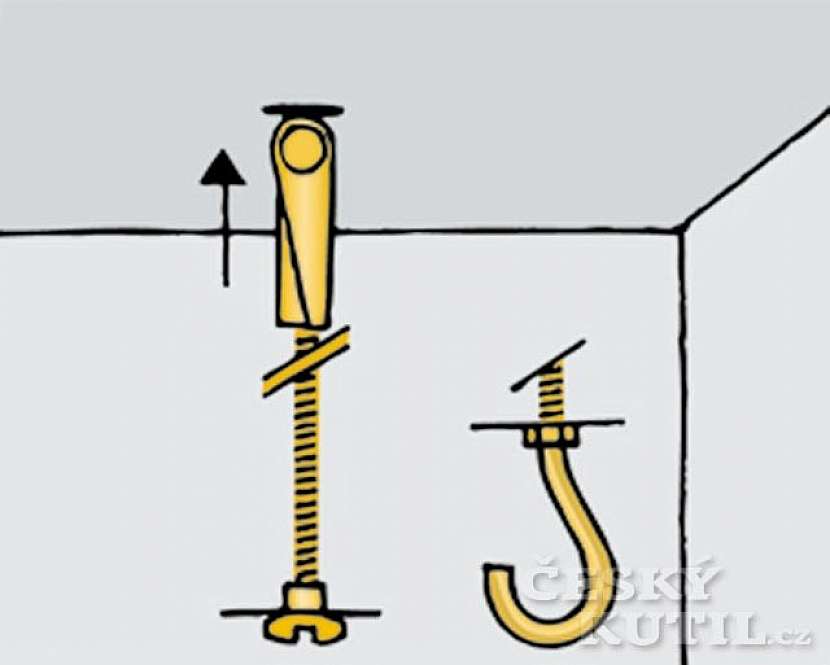

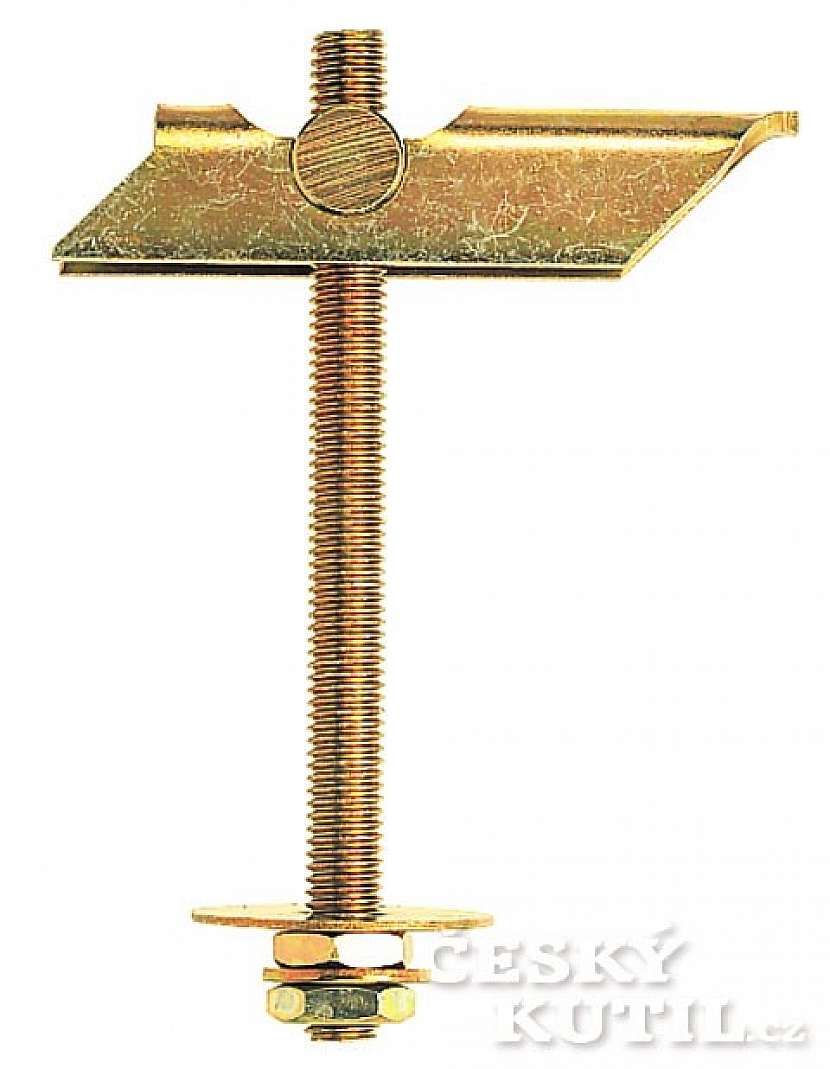

Sklopná hmoždinka KD a KDH

Sklopné hmoždinky se vyrábějí v délkách 100 a 130 mm. Do vyvrtaného otvoru o průměru 16 mm (pro typy KD 5 a KD 6) nebo 20 mm (KD 8, KDH 8) se zatlačí, upevňovací díl vyrobený ze silného ocelového plechu se působením vlastní hmotnosti sklopí a hmoždinka je tak spolehlivě upevněna.Hmoždinky se vyrábějí v provedení s metrickými závity M5, M6 a M8, závitová tyčka je buď opatřena maticí (typ KD) nebo s háčkem (KDH).

Typ KD

Sklopná hmoždinka KD a KDH
Sklopná hmoždinka KD a KDH

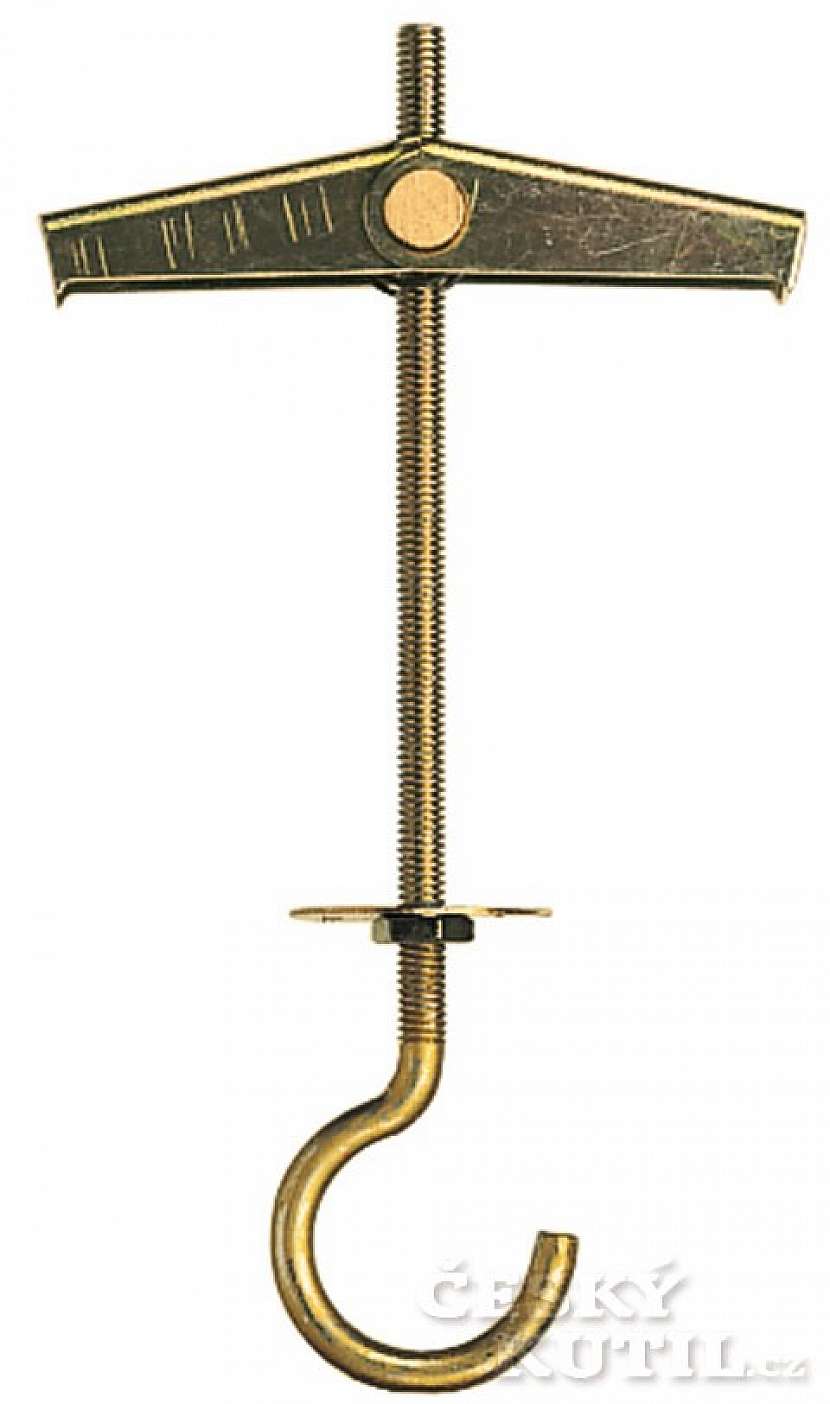

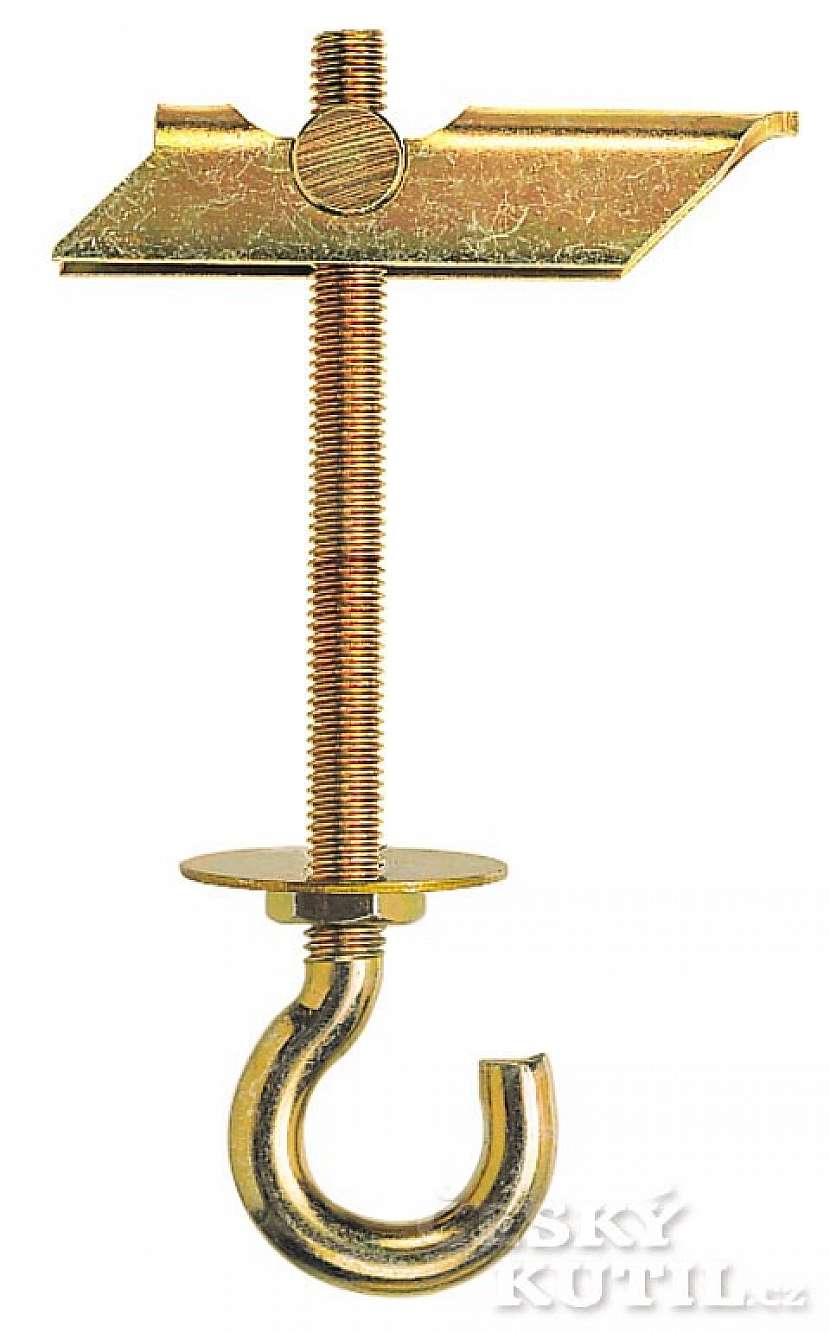

KDH

Sklopná hmoždinka KD a KDH
Sklopná hmoždinka KD a KDH

Hmoždinka v provedení KDH je vhodná zejména pro montáž do dutinového zdiva.

Sklopná hmoždinka KD a KDH
Sklopná hmoždinka KD a KDH

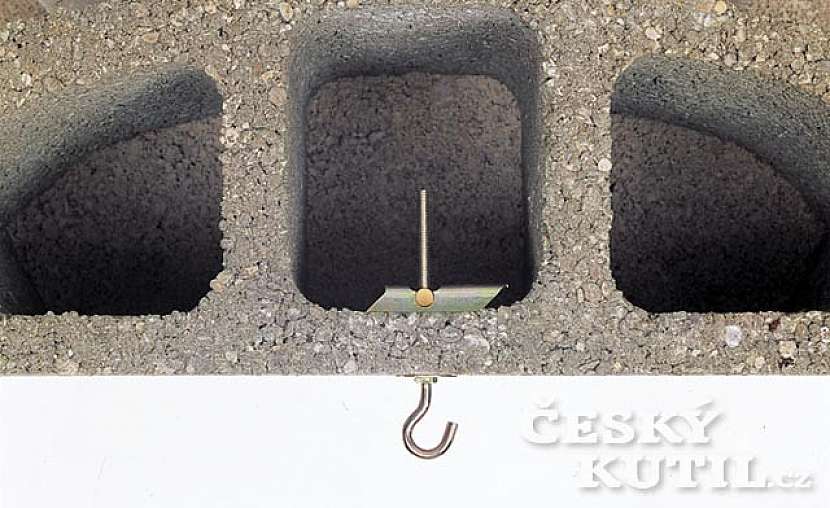

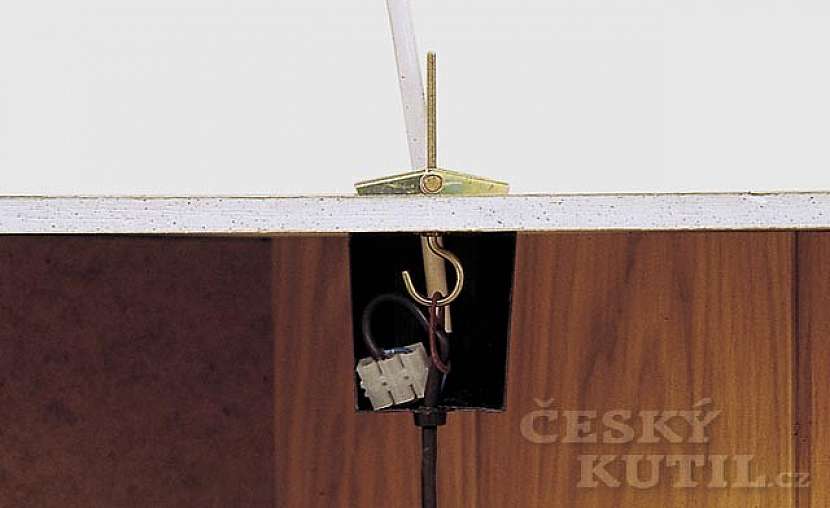

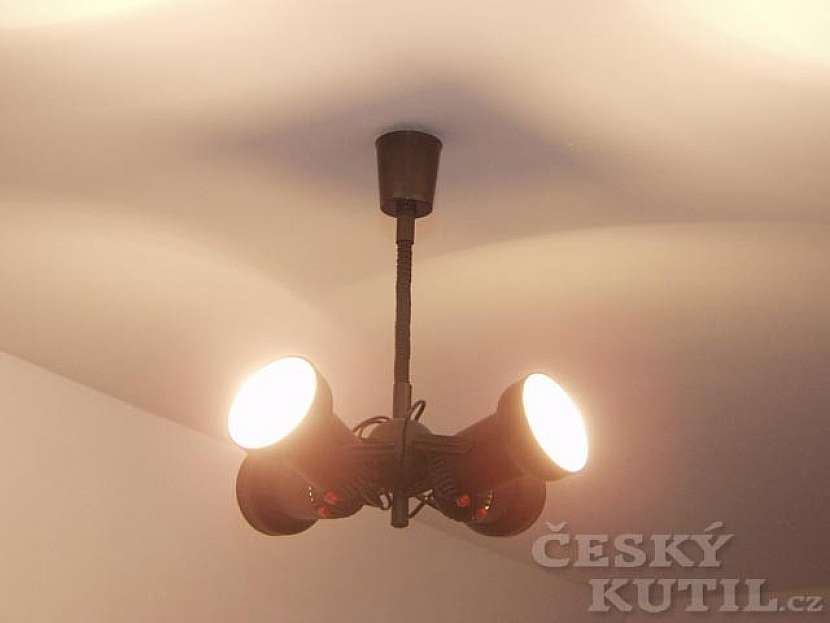

Lze ji použít jako „lustrhák“ u stropů pokrytých sádrokartonem nebo s dutinovými vložkami.

Sklopná hmoždinka KD a KDH
Sklopná hmoždinka KD a KDH

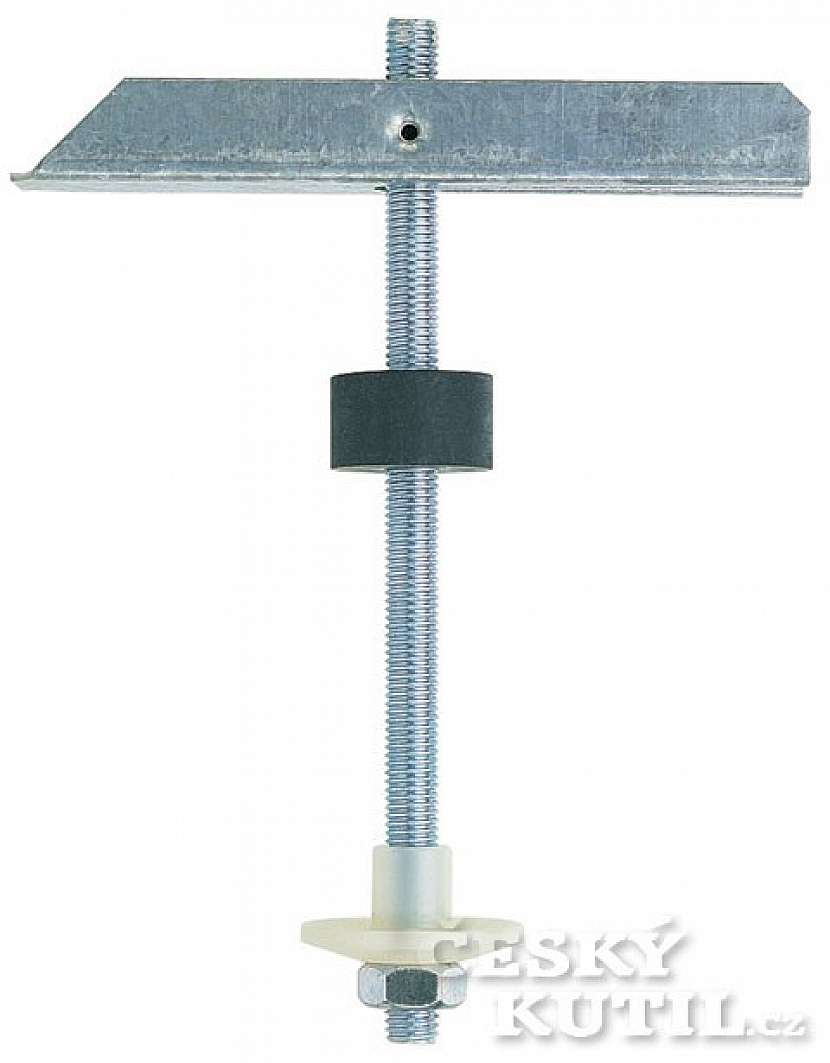

Sklopná hmoždinka KM

Tato hmoždinka je shodné konstrukce, je však masivnější, protože je určena zejména pro připevnění umyvadel a WC mís k sanitárním jádrům a do dutinových stěn. Závitová tyčka se závitem M10 má délku 140 mm a dodává se s nylonovou objímkou a vzpěrnou objímkou do vyvrtané díry.

Připraveno ve spolupráci s fischer-cz.cz.

Sklopná hmoždinka KM
Sklopná hmoždinka KM
Autor: Karel Štech (text), Fischer, PePa (foto)
