Výsuvný stůl aneb stolečku prostři se – 3. díl

Na stolovém rozkládacím nebo posuvném kování rozhodně nešetříme. Kvalitní kovové kuličkové pojezdy zaručí dlouhou a bezproblémovou životnost. Díky nim pak půjde stůl snadno a bez námahy rozložit.

Výsuvný stůl aneb stolečku prostři se – 3. díl

Stolová deska má nemalou váhu, proto je důležité, aby byl princip pojezdu ložiskový. Součástí sady stolového kování je také osm kusů malých čípků a protilehlých pouzder, které do sebe přesně zapadají. Ty umožňují vloženému kusu přesně dolehnout mezi oba zbývající díly. Při složení stolové desky zase spojují pevné díly A a C.

Jak vyrobit výsuvný stůl? - 3. díl.
Jak vyrobit výsuvný stůl? - 3. díl.

Pro náš stůl jsme vybrali kování od firmy Hettich, které se používá pro stoly s možností vložit středový díl o šířce 80 cm. Tyto stoly se však stejnoměrně rozkládají do obou stran a snadno do nich takový velký středový díl vložíme. U našeho stolu je možné rozložit jej jen do jedné strany, tedy zhruba 40 cm. Proto je také nutné vyrobit středový díl B s možností složení napůl. Jinak bychom jej do prostoru pod stolovou deskou pro jeho velikost nemohli vložit.

Jak vyrobit výsuvný stůl? - 3. díl.
Jak vyrobit výsuvný stůl? - 3. díl.
Jak vyrobit výsuvný stůl? - 3. díl.
Jak vyrobit výsuvný stůl? - 3. díl.

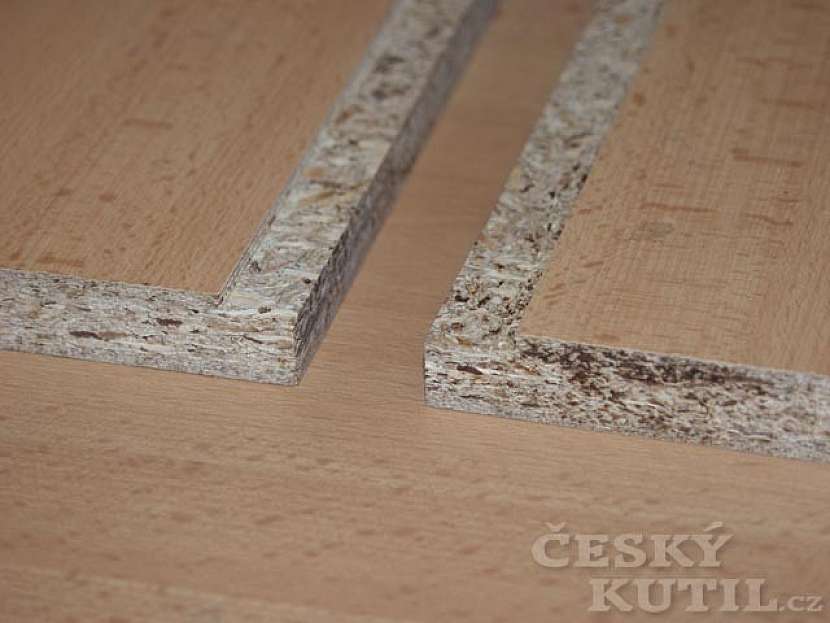

Po vyrobení celého stolu a středního nástavného dílu vyzkoušíme jeho funkčnost. Několikrát jej zkusíme rozložit a složit. Vše na sebe musí přesně doléhat. Především návaznost čepů a pouzder v hranách stolových desek je velmi důležitá. Ty do sebe musí přesně zapadat a udržet tak plochu stolu složenou ze tří dílů, v jedné rovině bez schůdků.

Postup

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

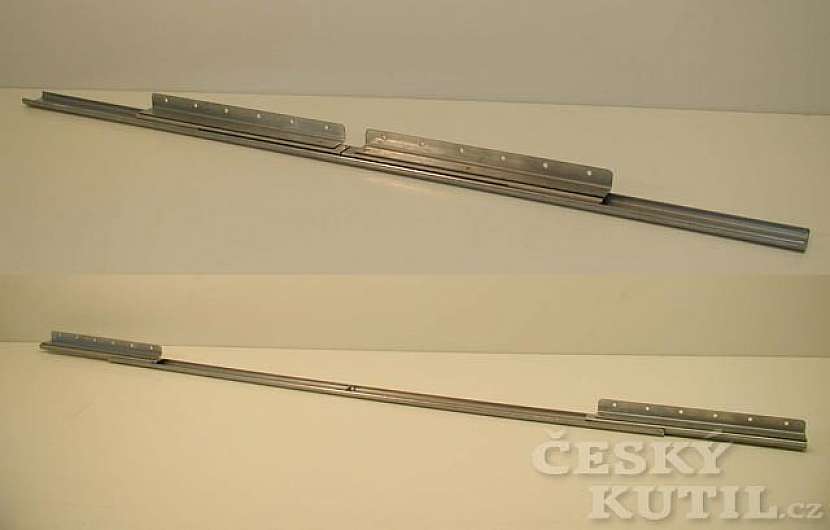

    Pro náš stůl jsme vybrali kvalitní kuličkové kování. Používá se pro stoly, jejichž desky se při rozkládání rozjíždějí stejnou měrou na obě strany. A to tak, aby bylo možné vložit středový díl o šířce 80 cm. Toto kování umožní snadnou a přesnou manipulaci i s větší a těžší stolovou deskou.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

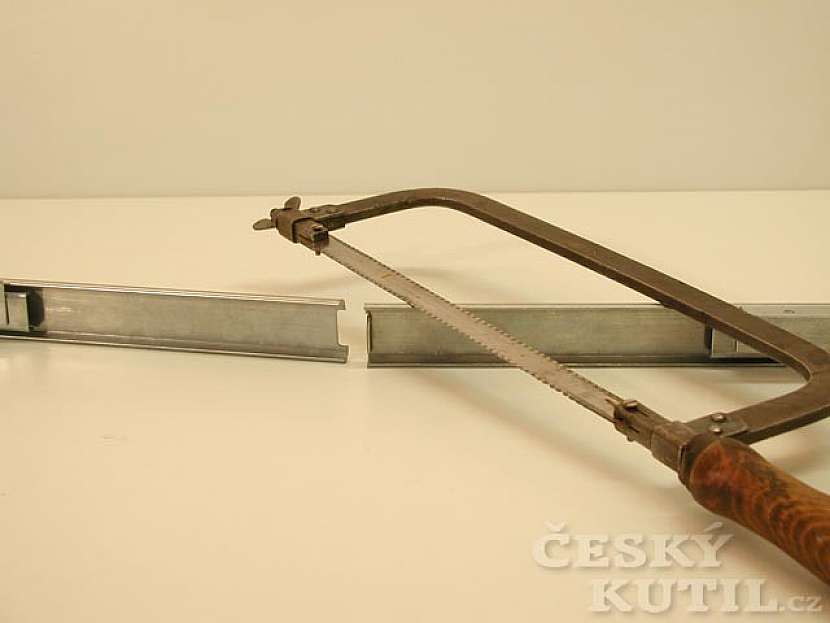

    V našem případě bychom však možnost rozložit stůl na obě strany nevyužili. Postačí nám 40 cm, a proto použijeme pouze jednu pojezdovou lištu, kterou ostrou pilkou na kov přeřízneme napůl.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

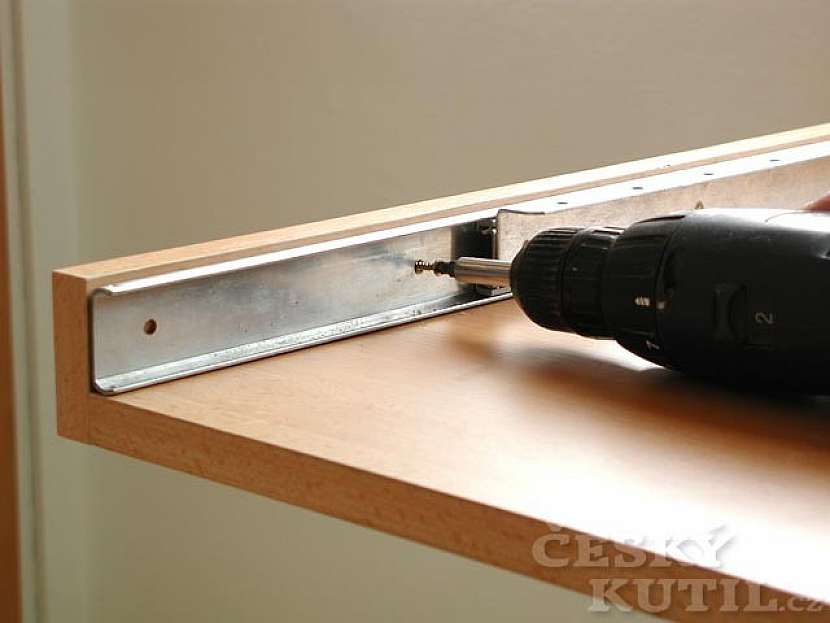

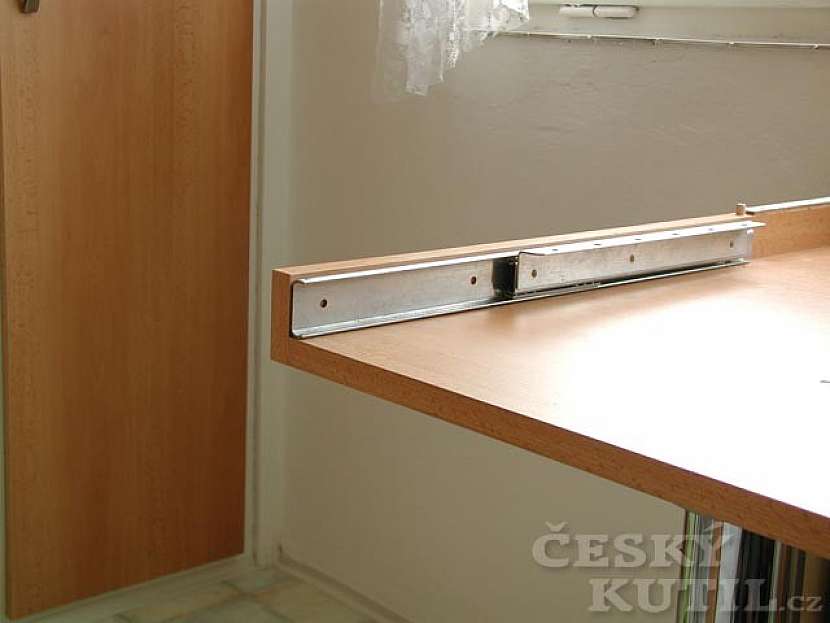

    Kuličkový výsuv přišroubujeme z vnitřní strany na díly D. Hrana stolu a pojezdu nesmí přečnívat, musí být přesně zároveň. Tak bude zaručeno, že se výsuv nebude zadrhávat a křížit.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

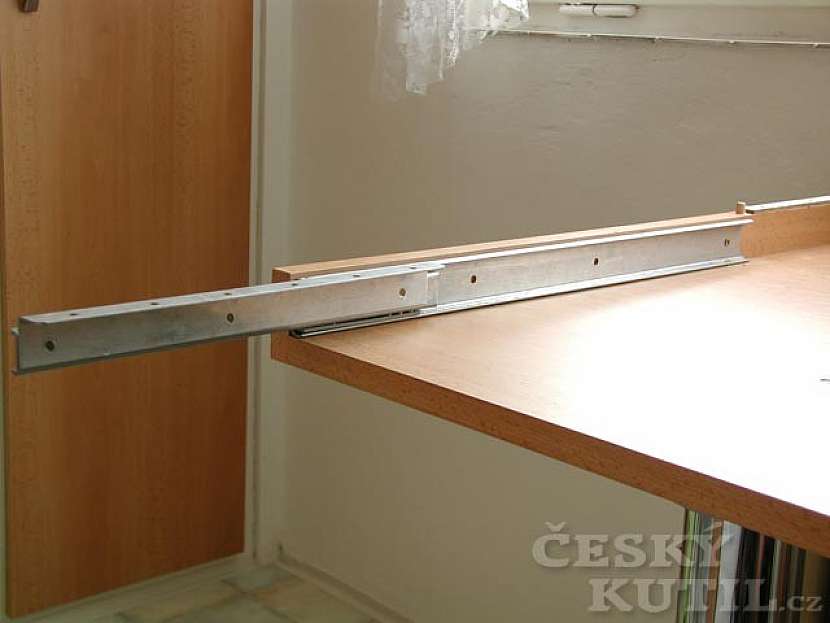

    Po přišroubování obou částí rozpůleného kování k dílům vyzkoušíme jeho funkčnost. Prověříme možnost maximálního vysunutí pojezdu směrem dopředu.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

    Nedrhne-li, zkusíme pojezdem projet celou část, kterou nám umožní. Rozdíl mezi těmito dvěma polohami je prostor, který určuje, jak široký bude středový vkládací díl.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

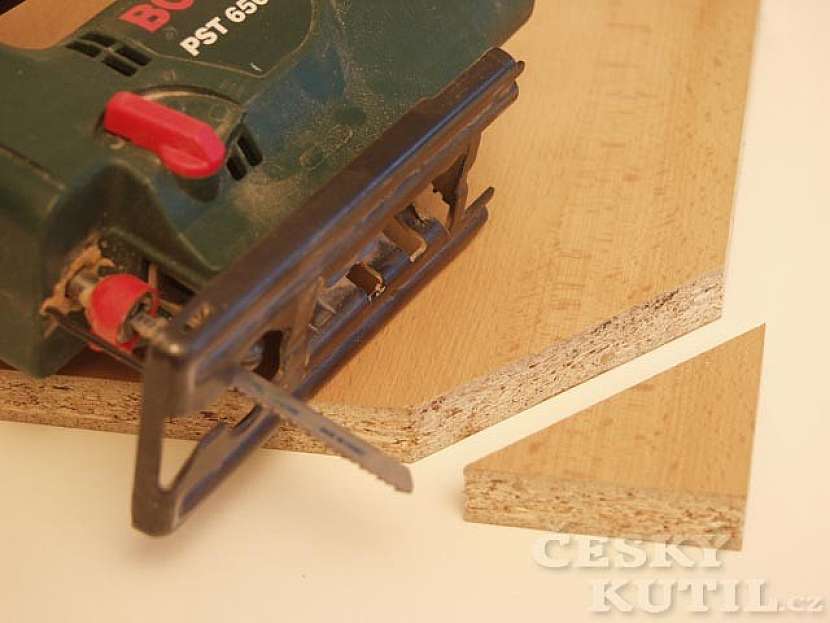

    Přední největší část stolu, díl C, zasahuje do prostoru nejvíce. Kvůli bezpečnosti, ale i abychom stolu ubrali hranatou strohost, přímočarou pilkou dva přední rohy seřízneme pod úhlem 45°.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

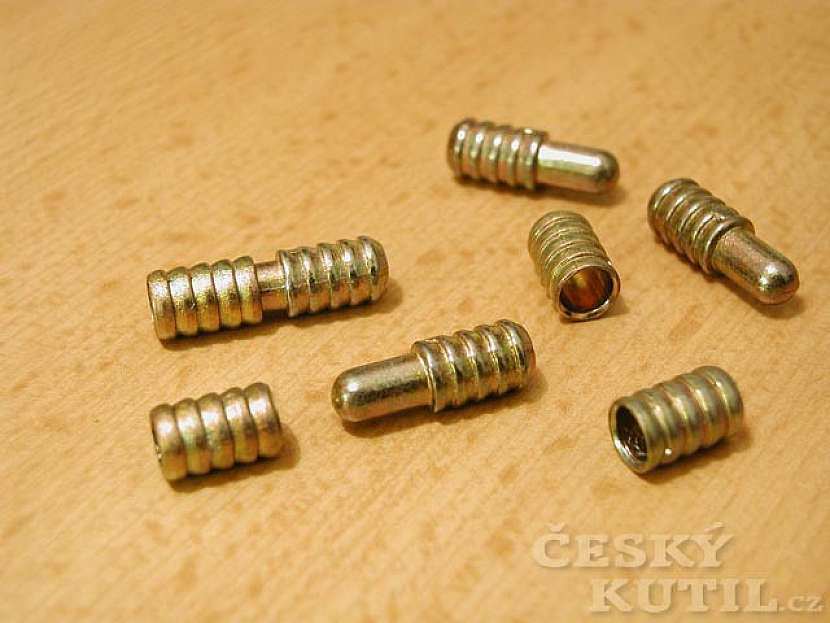

    Sada pouzder a protilehlých čípků je nezbytnou součástí tohoto typu stolového kování. Vrtákem, který má přesný průměr 7,8 mm, pro ně vyvrtáme do všech potřebných hran otvory.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

    Ty musejí být pro složení stolu přesně proti sobě. Důležitá je i přesná hloubka. Pouzdro ani trn nesmí být do hrany příliš zapuštěny. Kladívkem je pak do otvorů nasucho vklepneme.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

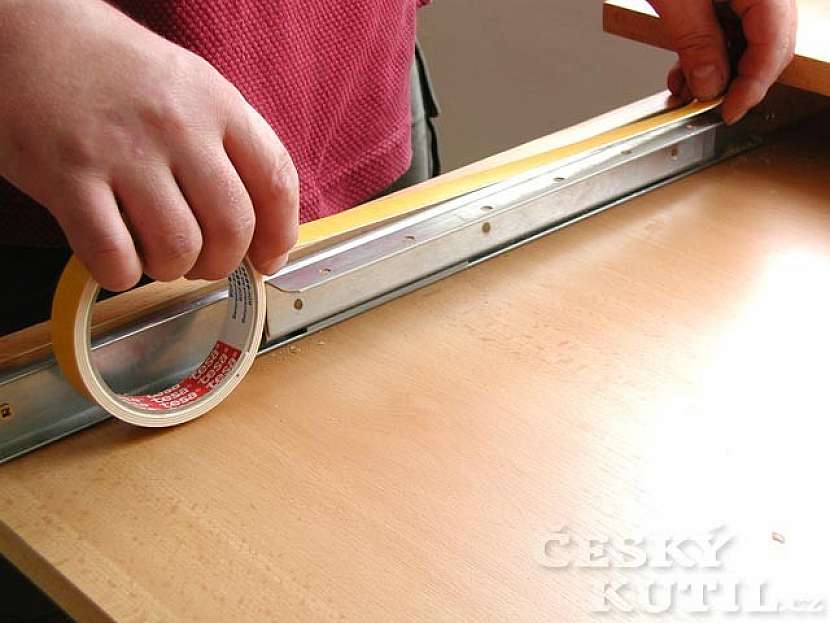

    Takto připravený díl C můžeme připevnit k pevné části stolu a kování. Na pojezd naneseme úzkou oboustrannou lepicí pásku a odstraníme z ní ochrannou fólii.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

    Kování nastavíme do nulové polohy tak, aby se při zasunutí dotýkalo hranou dílu A. Díl C nasuneme do protilehlých čípků v dílu A. Pak jej pevně na kování s pomocí lepicí pásky přitiskneme.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

    Čelní stranu pevné části stolu ve tvaru U je potřeba zakrýt. Použijeme k tomu laminový proužek stejného materiálu. Na kratších bocích jej opatříme nažehlovací hranou.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

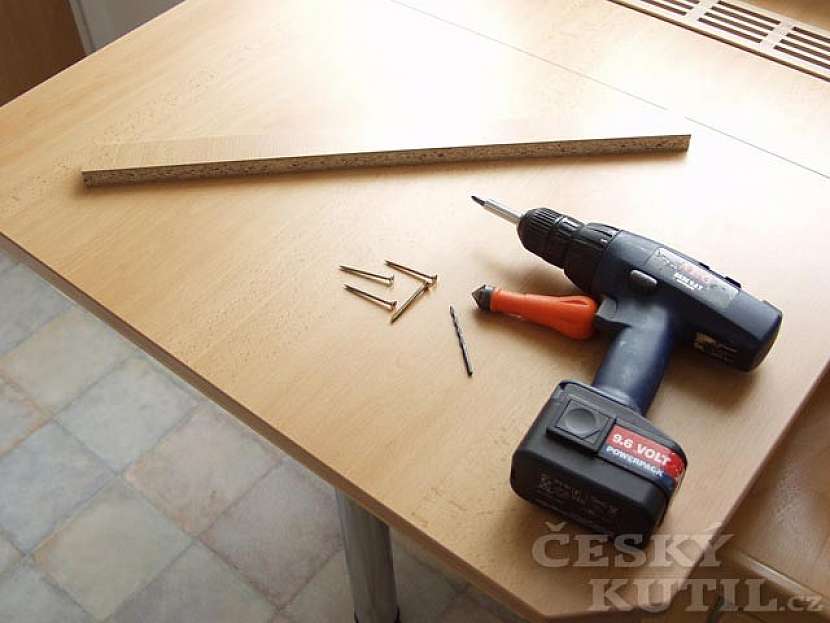

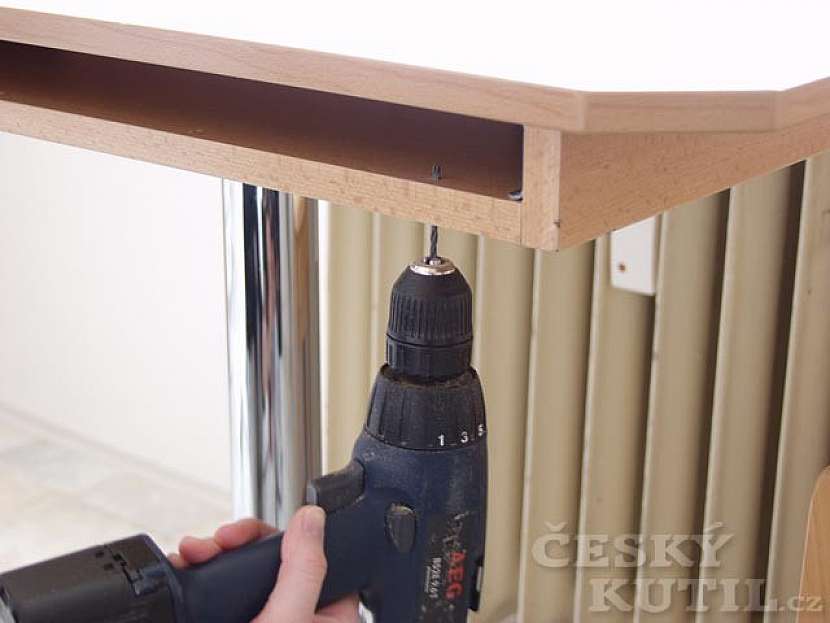

    Malým vrtáčkem si zespodu předvrtáme otvory pro čtyři vruty 4×50 mm. Po předvrtání v nich pak větším vrtákem nebo zahlubovací hvězdičkou provedeme zapuštění pro hlavy šroubů.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

    Po předvrtání vložíme přední krycí lištu tak, aby po obou stranách byla dostatečná vůle. Ta je důležitá jako prostor pro vysunutí pojezdu při rozkládání stolu.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

    Nyní díl C, který je oboustrannou lepicí páskou přichycený ke stolovým pojezdům, pomalu vysuneme. Postupujeme velmi opatrně, aby se nám na pásce nepohnul.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

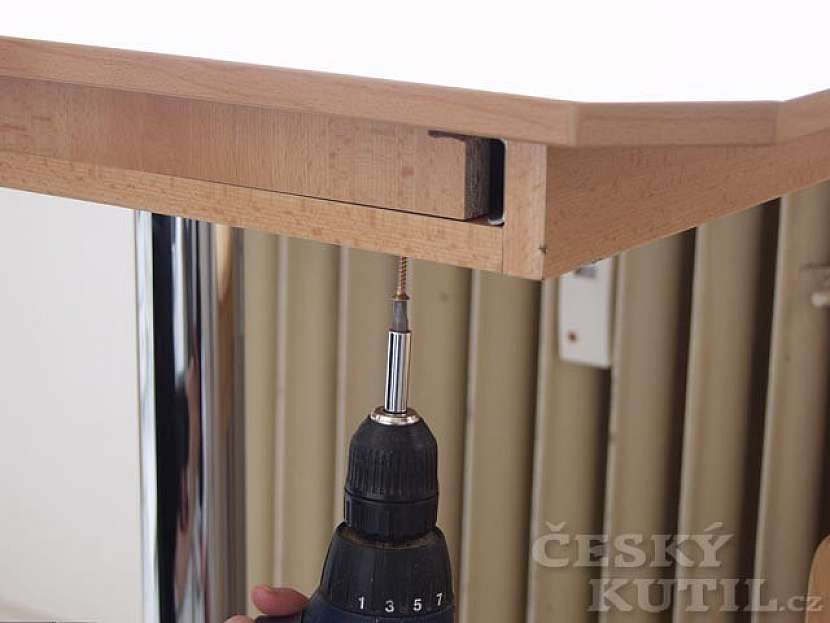

    Pojezdové lišty v sobě mají prolisovány otvory pro šrouby. Jimi nyní stolovou desku zespodu přišroubujeme. Dáváme pozor, aby příliš dlouhé šrouby neprošly materiálem skrz.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

    Do dvou částí středového dílu B vyfrézujeme polodrážky. Nemáme-li k dispozici spodní nebo horní frézu, poslouží nám stejně dobře ostrá kotoučová pila s nastavitelným pravítkem.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

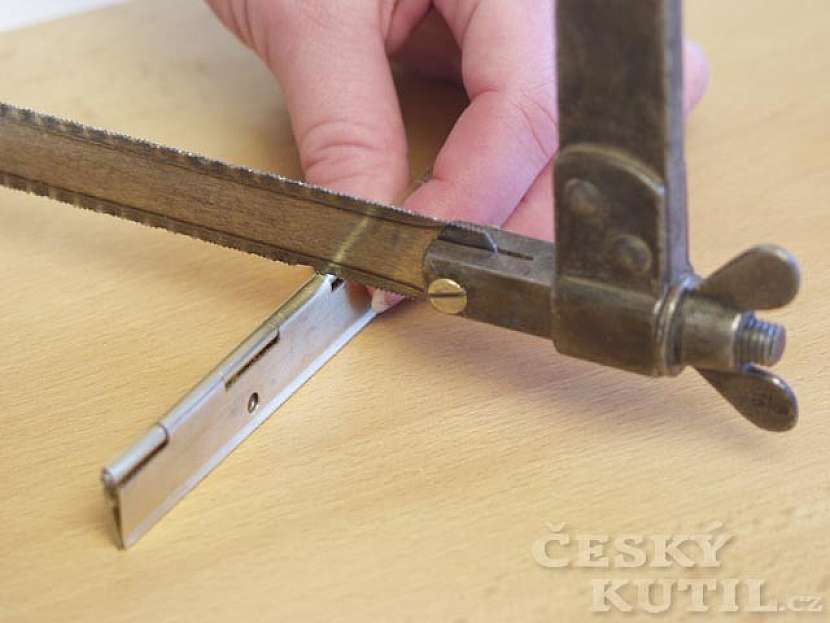

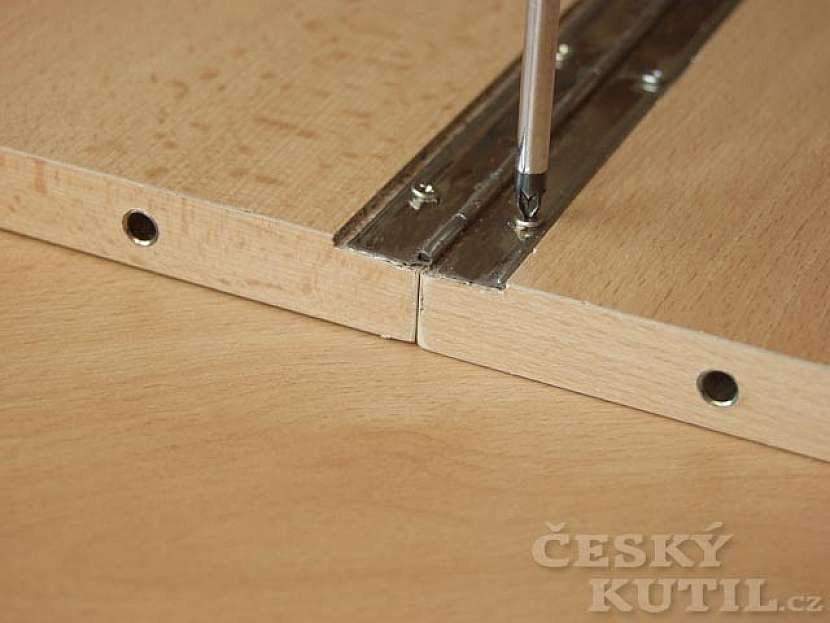

    Pilkou na železo si přesně zakrátíme piánový pant, který použijeme ke spojení půleného dílu B. V případě, že pilku nemáme, vystačíme si i se samotným pilovým plátkem.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

    Zakrácený pant připevníme do drážky pomocí šroubků 2–2,5x12 mm . Drážka musí být tak široká, aby se do ní dal vložit rozevřený piánový pant. Hluboká bude asi 2 mm. Tedy na polovinu jeho tloušťky.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

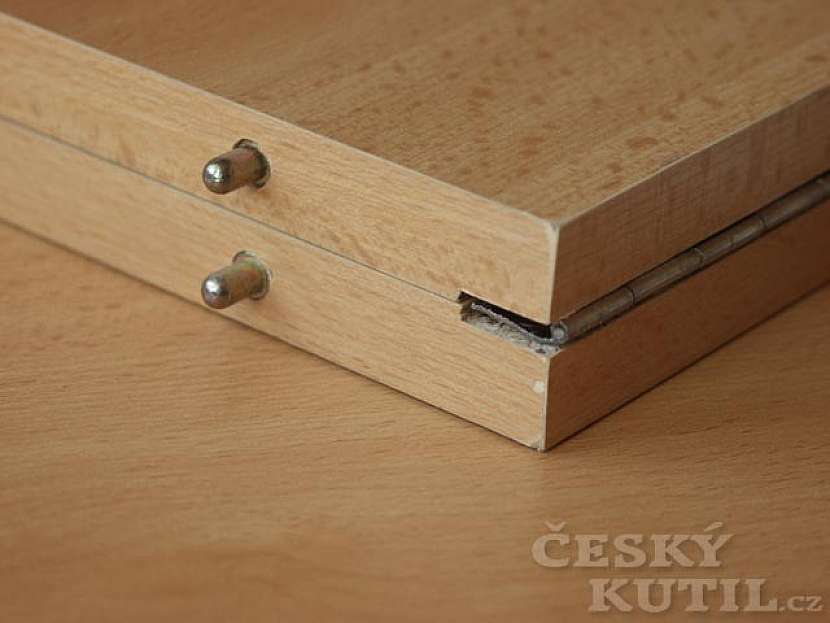

    Do piánového pantu, který jsme použili, musí mít šroubky zápustné hlavy. Jen tak je zaručeno, že se při složení středový díl nebude od sebe odtlačovat a půjde vložit do stolu.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

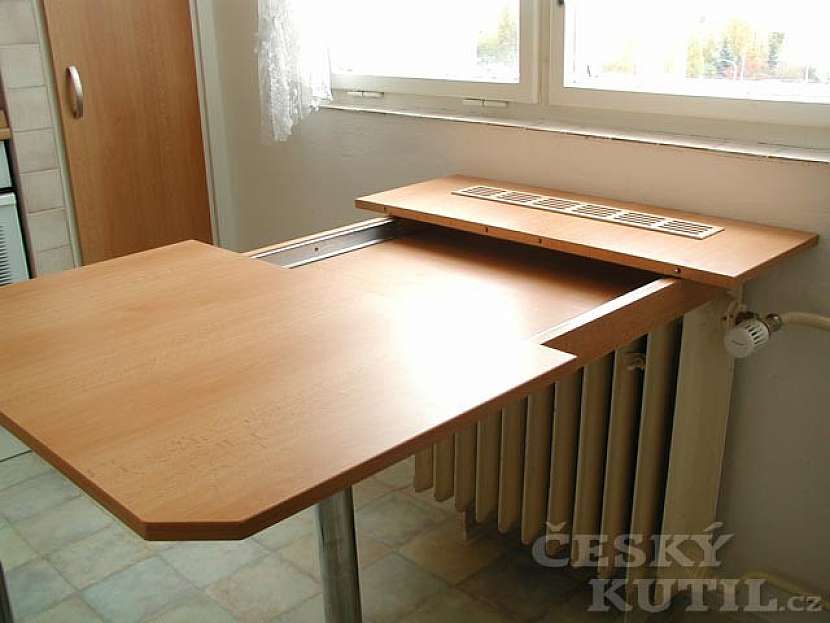

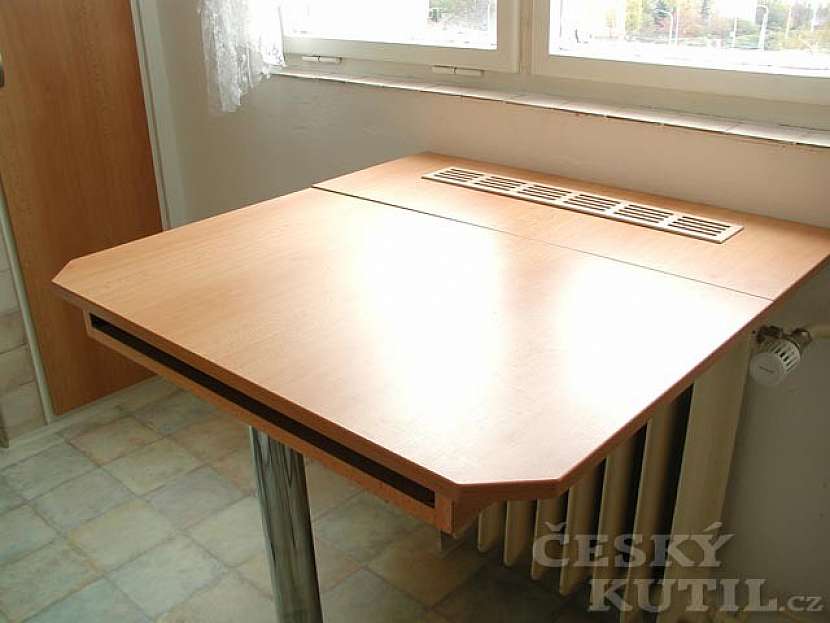

    Stůl i vkládací středová část, tedy díl B, jsou hotovy. Při rozkládání jednoduše odjedeme s předním dílem C na pojezdech a otevřeme tak úložnou část pod stolovou deskou.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

    Z otevřeného stolu vyjmeme napůl složený středový díl B. Ten rozložíme a otočíme tak, aby léta navazovala. Záměna není možná, máme-li v hranách správně rozmístěny čepy a pouzdra.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

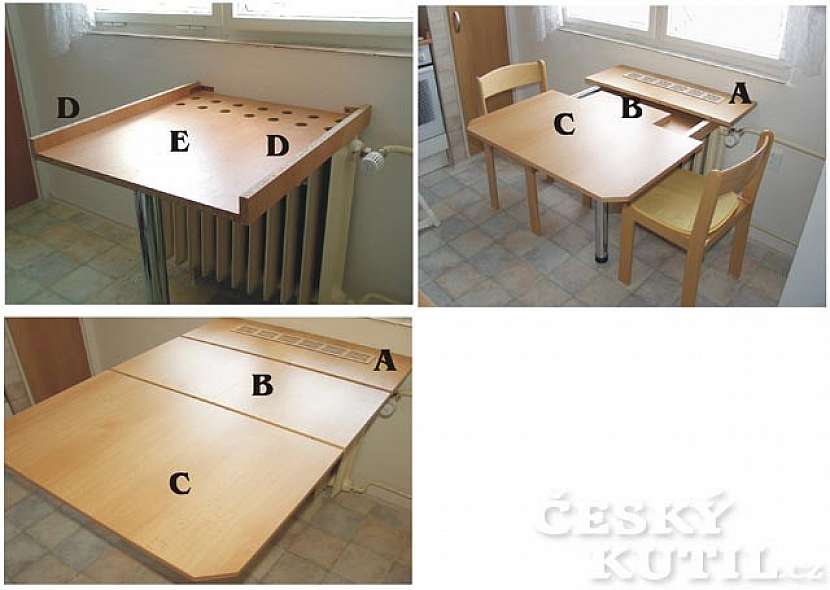

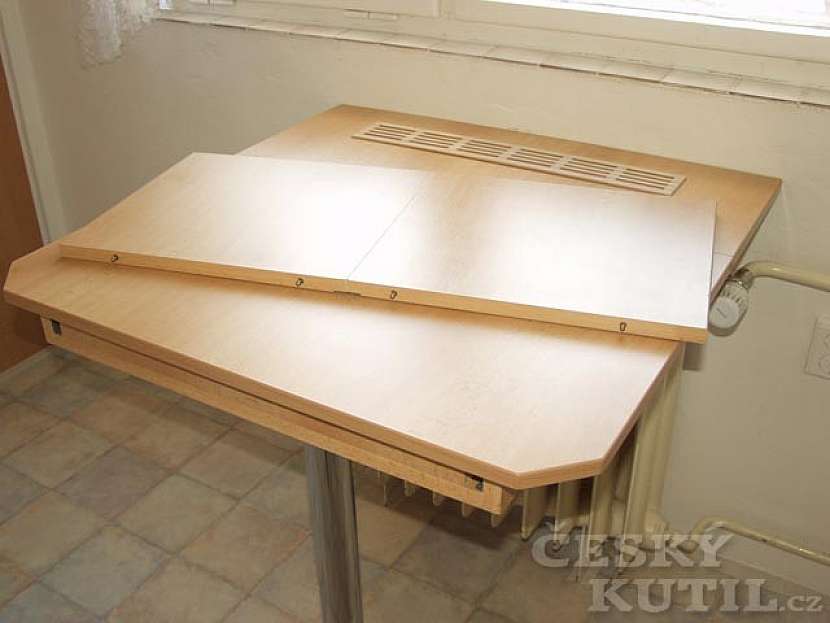

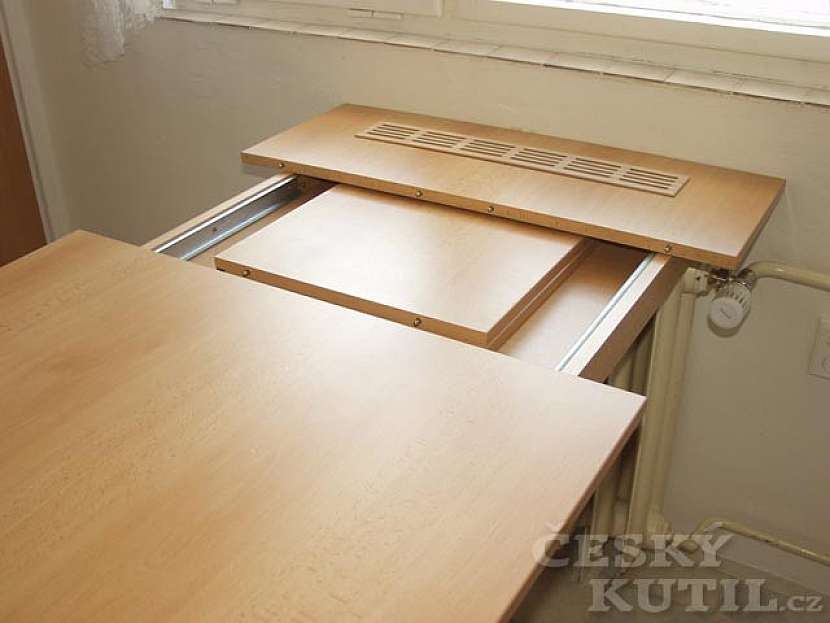

    Stolové desky A a C odtáhneme maximálně od sebe a vložíme rozložený středový díl B. Vznikne tak mezera, která je asi o dva cm širší, než je středový díl B.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

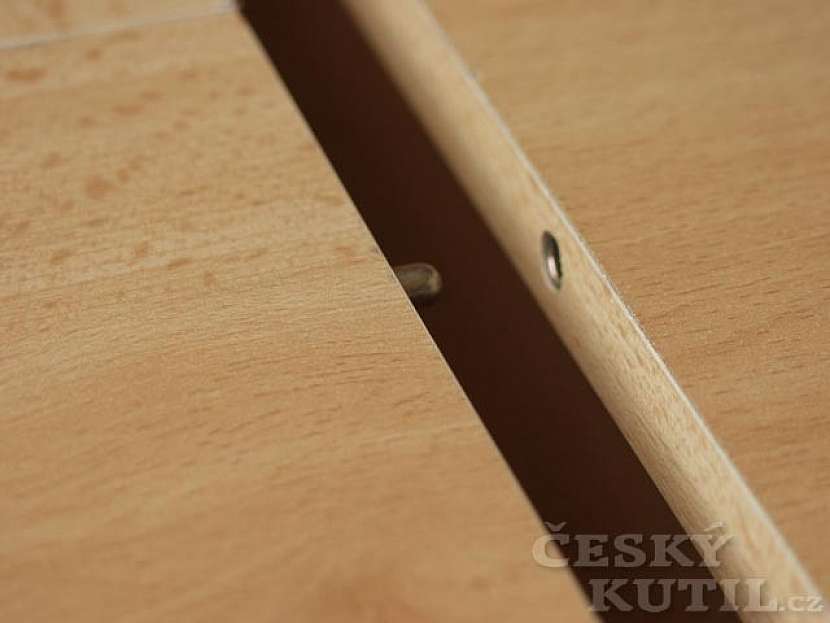

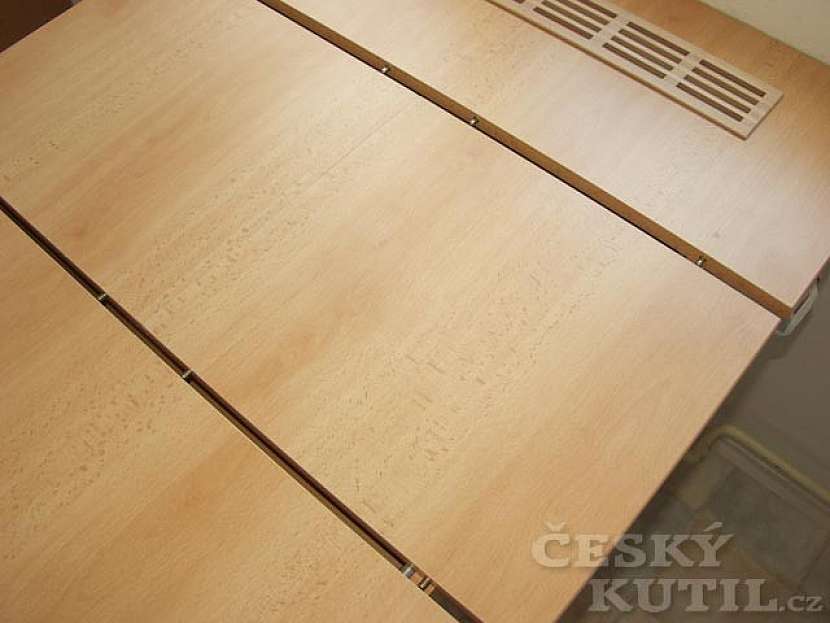

    Tato rezerva navíc je velmi důležitá a nesmíme ji opomenout. Vůle navíc je zde zapotřebí, aby se také vešly vyčnívající kovové čepy. Ty při složení zapadnou do protilehlých pouzder.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

    Celý stůl tak máme hotov. Zbývá jej pouze zajistit proti samovolnému otevření. A to jak ve složeném, tak i rozloženém stavu. K tomuto účelu postačí čtyři malé háčky.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

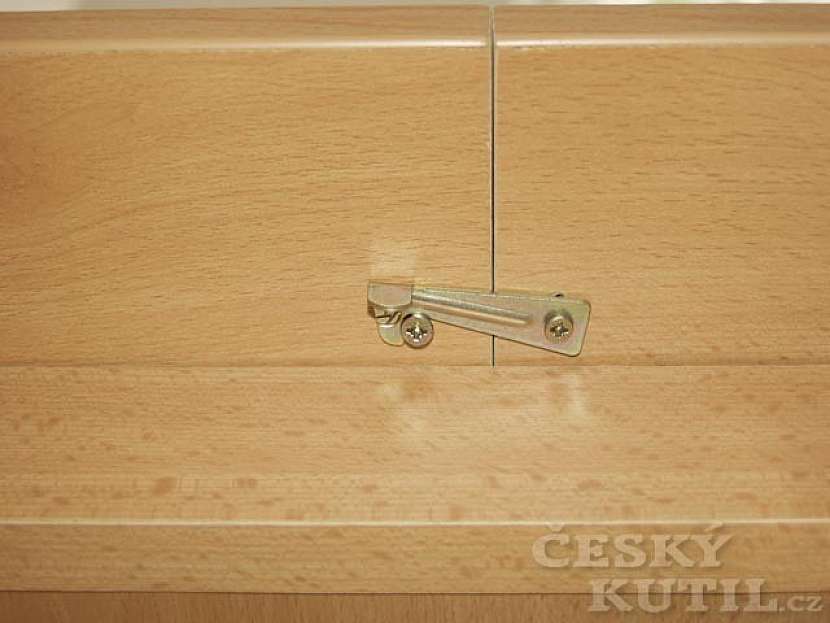

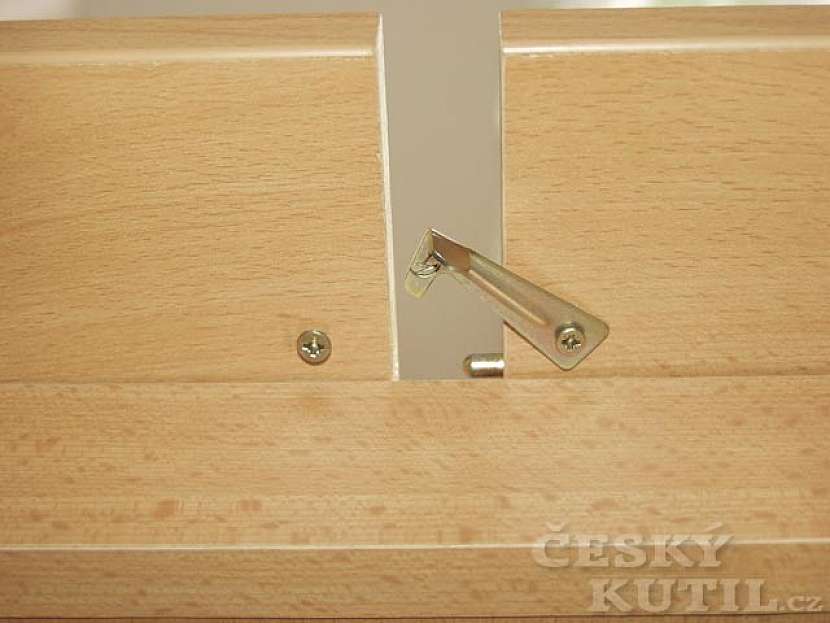

    Háčky jsou, jako pojezd a čepy s pouzdry, součástí sady zakoupeného kování. Připevňují se ze spodní strany stolových desek tak, aby zajistily složený i rozložený stůl.

  • Jak vyrobit výsuvný stůl? - 3. díl.
    Jak vyrobit výsuvný stůl? - 3. díl.

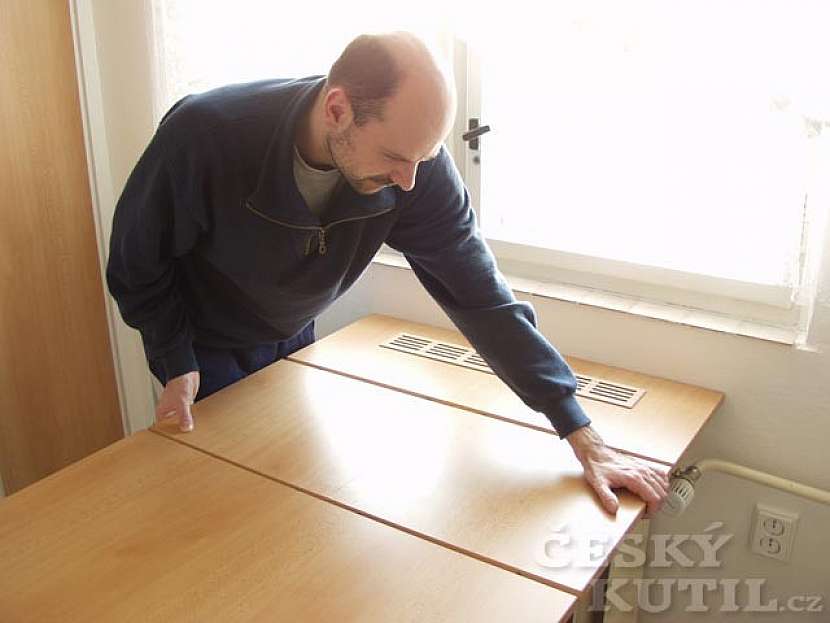

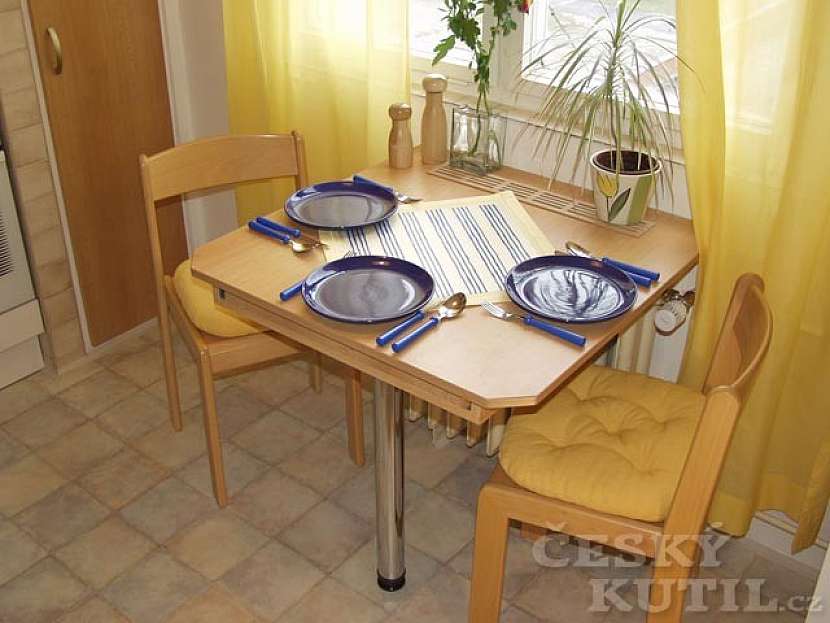

    V případě blížící se návštěvy stůl snadno pohodlně a hlavně rychle rozložíme. Jeho zvětšení z malého na velký a zajištění háčky snadno zvládneme za 15 vteřin. Opačně samozřejmě také.

  • Autor: PePa, Pavel Zeman (text, foto, realizace)
